Ciri teknikal dan analisis aplikasi industri bar bas berlamina

Laminated BusBar ialah struktur sambungan elektrik komposit yang dibentuk dengan melamina berbilang lapisan bahan konduktif dan bahan penebat secara berselang-seli. Komponen tipikalnya termasuk lapisan pengalir (seperti bar kuprum), filem penebat polimer,-bahan kalis api dan pelekat. Melalui proses laminasi ketepatan ini, jarak antara konduktor fasa dipendekkan dengan ketara, menghasilkan laluan aruhan-rendah. Struktur ini secara langsung menentukan galangan rendah dan kapasiti bawaan arus tinggi-bar bas berlamina dalam penghantaran kuasa. Berbanding dengan kabel teragih tradisional atau bar bas satu-baris, Bar Bas Berlamina boleh meningkatkan ketumpatan semasa dan kecekapan penghantaran tanpa mengembangkan volum kabinet. Bentuk susun padatnya mengurangkan jarak antara fasa dan meningkatkan luas keratan rentas-konduktif yang berkesan. Kedua-dua ciri fizikal ini bersama-sama membentuk asas prestasi elektrik yang sangat baik.





























































Dari perspektif komposisi fizikal, busbar berlamina bukanlah satu struktur konduktor tunggal, tetapi komponen komposit terdiri daripada berbilang lapisan kepingan konduktif dan filem penebat berlamina secara bergantian. Reka bentuk struktur terasnya mengambil kira prestasi konduktif dan keselamatan penebat sepenuhnya. Setiap lapisan helaian konduktif sepadan dengan laluan arus fasa, dan lapisan itu diasingkan oleh bahan penebat polimer-suhu tinggi dan{3}}tinggi-tahan. Susunan yang disusun rapat ini bukan sahaja mengurangkan jarak antara fasa, tetapi juga memaksimumkan penggunaan ruang. Pengurangan jarak fasa secara berkesan mengurangkan kearuhan gelung, manakala struktur konduktif selari berbilang lapisan dengan ketara meningkatkan luas keratan rentas-konduktif berkesan. Kedua-dua faktor ini bekerjasama untuk membentuk asas fizikal teras bagi ciri-ciri galangan rendah bar bas berlamina. Antaranya, Laminated Copper BusBar menggunakan-kuprum elektrolitik berkualiti tinggi sebagai bahan konduktif, yang meningkatkan lagi kecekapan konduktif dan kapasiti bawaan-arus.



BusBar Kuprum Berlapis biasanya diperbuat daripada kuprum elektrolitik{0}}kekonduksian tinggi sebagai bahan pengalir teras, digabungkan dengan-filem penebat berprestasi tinggi, bahan kalis api-dan pelekat khas. Kuprum elektrolitik memainkan peranan penting dalam proses penyediaan bar bas berlamina kerana kekonduksian dan ciri pemprosesannya yang sangat baik, yang secara langsung mempengaruhi-kapasiti bawaan dan suhu-prestasi kenaikan produk siap semasa. Pemilihan bahan untuk lapisan penebat juga penting, dengan mengambil kira kekuatan elektrik, tahap rintangan haba, sifat kalis api, dan kebolehpercayaan ikatan pada lapisan konduktif. Bahan penebat-berkualiti tinggi bukan sahaja dapat memastikan keselamatan elektrik untuk operasi-panjang, tetapi juga menahan suhu tinggi serta-merta tanpa kegagalan semasa kerosakan litar-pendek, memberikan jaminan asas untuk kebolehpercayaan keseluruhan sistem.

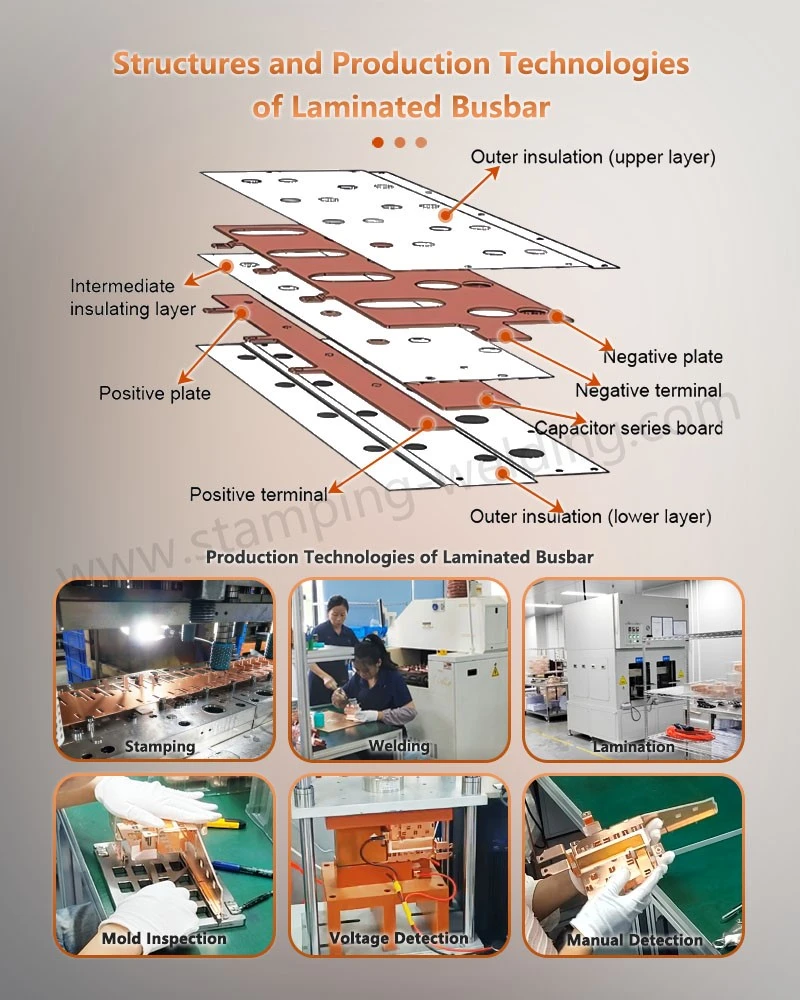

Di peringkat proses pembuatan, pengeluaran Bar Kuprum Berlapis melibatkan pelbagai proses seperti pengecapan ketepatan, rawatan permukaan, pelapisan, salutan penebat dan ujian elektrik. Helaian konduktif perlu dipotong dan ditebuk dengan tepat untuk memastikan-ketepatan penjajaran antara lapisan; permukaan biasanya bersalut nikel-atau perak-untuk meningkatkan rintangan pengoksidaan dan kebolehpercayaan sentuhan; proses laminasi memerlukan kawalan ketat suhu, tekanan dan parameter masa untuk memastikan kekuatan ikatan antara lapisan dan prestasi penebat. Produk siap mesti menjalani pengesahan kualiti seperti ujian voltan tahan, ujian rintangan penebat dan ujian nyahcas separa untuk memastikan pematuhan piawaian keselamatan elektrik yang berkaitan. Proses pembuatan lanjutan bukan sahaja menentukan had atas prestasi produk, tetapi juga secara langsung mempengaruhi-kebolehpercayaan operasi jangka panjangnya.



Struktur integral bar bas berlamina telah membawa inovasi dalam kaedah pemasangan, meningkatkan kecekapan dan kebolehpercayaan pemasangan. Bar bas berlamina biasanya dipasang pasang siap di kilang mengikut susun atur tepat peranti tertentu (cth gear suis) dan dihantar sebagai komponen modular piawai. Apabila memasang di tapak, anda hanya perlu membetulkannya secara keseluruhan dan menyambungkannya dengan tepat kepada komponen elektrik seperti pemutus litar dan suis pengasing, menghapuskan keperluan untuk-kerja pendawaian tapak yang menyusahkan. Kaedah pemasangan modular ini bukan sahaja memendekkan tempoh pemasangan, tetapi juga mengurangkan kebarangkalian kegagalan yang disebabkan oleh kesilapan pendawaian manual. Ia juga menjadikan susun atur dalaman peralatan lebih jelas dan teratur, menjadikannya lebih mudah untuk diselenggara dan dibaiki kemudian.













































































Prospek aplikasi bar bas berlamina adalah sangat luas, meliputi peralatan industri, sistem kuasa, industri pertahanan negara, tenaga baharu dan bidang lain. Dalam sistem kuasa, ia adalah komponen teras untuk menyambungkan bank kapasitor selari dengan modul IGBT; dalam bidang industri pertahanan negara dan ketenteraan, kebolehsuaian alam sekitar yang baik menjadikannya sesuai untuk senario yang keras seperti penerus kenderaan berperisai. Medan tenaga baharu kini merupakan sumber permintaan terbesar, menyumbang kira-kira 60% daripada keseluruhan pasaran, dan digunakan terutamanya untuk penyongsang fotovoltaik dan penukar simpanan tenaga. Memandangkan kapasiti terpasang penjanaan kuasa tenaga baharu terus berkembang, permintaan pasaran untuk produk seperti Bar Bas Berlapis untuk Pemacu Motor berasaskan IGBT-dan Bar Bas Berlapis Kapasitor untuk Pemacu Motor berasaskan IGBT-terus berkembang. Dari perspektif bekalan bahan, pengeluaran tembaga elektrolitik negara saya adalah mencukupi, memberikan jaminan yang boleh dipercayai untuk-pengilangan besar-besaran Laminated Copper BusBar. Saiz pasaran keseluruhan adalah hampir 100 bilion dan mengekalkan trend pertumbuhan yang stabil.















































































Kami menggunakan-kuprum elektrolitik berkualiti tinggi dan bahan penebat-suhu-tinggi, digabungkan dengan proses pelapis ketepatan dan ujian kilang yang ketat, untuk memastikan setiap setInverter Busbar untuk Trafik Relmemenuhi piawaian industri yang ketat dari segi kearuhan rendah, kapasiti bawaan arus tinggi, pengurusan terma dan -rintangan litar pintas. Selamat datang untuk menghubungi pasukan teknikal kami untuk cadangan pemilihan dan sokongan sampel.
