Tinggi-Penyambung Pengembangan Tembaga Fleksibel Semasa untuk Elektroliser dan Peleburan Berat

Bar bas elektrolisis 5000A+ tidak boleh dianggap sebagai konduktor kuprum tegar apabila kitaran haba berulang mengubah jarak antara terminal tetap. Sambungan pengembangan kuprum fleksibel yang dibina daripada kerajang kuprum nipis menyerap pergerakan paksi sambil mengekalkan-laluan arus rintangan yang rendah; kimpalan resapan molekul boleh menyertai kerajang kuprum 0.1mm tanpa fluks pateri atau pateri. Untuk-elektroliser semasa tinggi dan peralatan peleburan berat, sasaran reka bentuk bukan fleksibiliti sahaja, tetapi rintangan terkawal, ketumpatan arus, kenaikan suhu, perjalanan mekanikal dan integriti sendi.





























































Kehilangan elektrik sambungan-arus tinggi berikutan:

P = I²R

Pada 5000 A, walaupun rintangan 20 μΩ menghasilkan kira-kira 500 W haba pada sambungan. Ini menjadikan millivolt-penurunan voltan tahap dan mikro-ohm-perintang pembolehubah reka bentuk yang berkaitan dan bukannya item pemeriksaan sekunder.



Laluan Semasa 5000A+ dan 100% Kekonduksian Kuprum IACS

Untuk-sistem elektrolisis DC semasa tinggi, kuprum biasanya dipilih kerana-kuprum elektrik ketulenan tinggi memberikan kekonduksian yang sangat tinggi dan menyokong laluan arus padat.



Parameter	Pertimbangan kejuruteraan biasa
Penilaian semasa	5000 A+ berterusan atau aplikasi-khusus
Bahan tembaga	C1100 / tinggi-kuprum kekonduksian
Kekonduksian	Sehingga lebih kurang 100% IACS untuk bahan C1100 yang sesuai
Ketebalan foil	0.1 mm setiap lapisan foil
Struktur sendi	Kerajang kuprum selari berbilang
Fungsi utama	Pampasan pengembangan terma dan pemindahan semasa
Kehilangan elektrik	Ditentukan oleh rintangan, kawasan sentuhan dan pengedaran semasa
Pemeriksaan	Pemeriksaan dimensi, rintangan elektrik dan integriti kimpalan



Struktur kerajang berbilang-mengedarkan ketegangan mekanikal merentasi pelbagai lapisan kuprum nipis. Daripada memaksa bar tembaga tegar untuk menyerap anjakan terma, kerajang individu melentur secara bebas.



Ini amat berkaitan dengan tindanan elektrolisis, sambungan penerus, sistem bas DC dan-peralatan relau semasa tinggi yang suhu konduktor boleh berubah dengan ketara antara permulaan, operasi mantap dan penutupan.



Kerajang Kuprum 0.1mm dan Kimpalan Resapan Molekul Tanpa Fluks

Shunt Copper Welded Diffusion menggunakan kerajang kuprum bertindan yang dicantumkan melalui tekanan terkawal dan tenaga haba. Objektifnya adalah untuk mencipta ikatan metalurgi merentasi antara muka foil dan bukannya bergantung pada pateri atau aloi pematerian yang berasingan.



Untuk kerajang kuprum 0.1mm, kawalan proses menjadi penting kerana kerajang cukup nipis untuk keadaan permukaan, kerataan, pengagihan tekanan dan pengoksidaan untuk mempengaruhi antara muka terikat.



Proses kimpalan-terkawal resapan biasanya mengambil kira:

Ketulenan kuprum dan kekonduksian elektrik
Ketebalan kerajang dan kiraan lapisan
Kebersihan permukaan sebelum menyertai
Tekanan sentuhan merentasi kawasan ikatan lengkap
Suhu kimpalan dan masa tinggal
Ubah bentuk tempatan timbunan foil
Pembentukan oksida semasa pemanasan
Kesinambungan kawasan-terikat
Rintangan elektrik selepas kimpalan
Kekuatan mekanikal dan tingkah laku keletihan



Sambungan yang terhasil tidak mengandungi lapisan pateri konvensional yang boleh memperkenalkan antara muka elektrik atau haba tambahan.



Untuk-aplikasi semasa tinggi, objektifnya ialah sambungan metalurgi yang luas dengan pemindahan arus yang konsisten merentas kawasan pertindihan yang direka bentuk.

















































































IEC 60269 dan IATF 16949-Kawalan Proses Berasaskan untuk Sambungan Arus Tinggi



Laluan pengeluaran harus memisahkan kawalan bahan, pembentukan, penyambungan dan pemeriksaan akhir. Bagi pembeli industri, bukti kualiti yang berkaitan harus dikaitkan dengan keperluan aplikasi dan lukisan sebenar dan bukannya sijil bahan generik.



Kawalan biasa termasuk:

Pengesahan bahan - gred kuprum, ketebalan dan kekonduksian.
Penyediaan kerajang - ketepatan dimensi, keadaan permukaan dan kebersihan.
Kawalan tindanan - kiraan kerajang, orientasi dan pertindihan reka bentuk.
Kimpalan resapan - tekanan, suhu dan kawalan kitaran.
Membentuk - pengembangan akhir panjang, lebar, kedudukan lubang dan geometri terminal.
Pemeriksaan elektrik - ukuran rintangan atau voltan-jatuhan.
Pemeriksaan mekanikal - integriti kimpalan dan pengesahan dimensi.
QA Akhir - Pemeriksaan CMM, pemeriksaan visual dan{1}}dokumentasi PPAP khusus pelanggan.



Untuk sistem kualiti terbitan-automotif, disiplin proses IATF 16949 dan dokumentasi Tahap 3 PPAP boleh digunakan apabila ditentukan oleh pelanggan. Untuk projek elektrolisis perindustrian, pelan pemeriksaan hendaklah diselaraskan dengan lukisan yang diluluskan, spesifikasi teknikal dan piawaian elektrik yang berkenaan.



Minta Penilaian & Sebut Harga DFM Percuma





Bar kuprum tegar mempunyai pekali pengembangan haba yang ditentukan. Apabila dua titik pelekapnya dikekang secara mekanikal, perubahan suhu mewujudkan anjakan dan tekanan dan bukannya pergerakan bebas.



Untuk konduktor dengan panjang L, anggaran pengembangan haba ialah:

ΔL = × L × ΔT

di mana:



ΔL=anjakan haba
= pekali pengembangan haba
L=panjang konduktor asal
ΔT=perubahan suhu



Untuk kuprum, pekali adalah lebih kurang 16–17 × 10⁻⁶/K bergantung pada bahan dan julat suhu.

Sebagai contoh, konduktor kuprum 500 mm yang tertakluk kepada peningkatan suhu 100 K boleh mengalami lebih kurang:

ΔL ≈ 0.82 mm

Sambungan tegar mesti menampung pergerakan ini melalui struktur sekeliling, lubang pelekap, ubah bentuk terminal, atau tegasan konduktor. Sambungan pengembangan tembaga yang fleksibel sebaliknya menggabungkan pematuhan mekanikal terus ke dalam sambungan elektrik.



16–17 × 10⁻⁶/K Pengembangan Kuprum dan Pampasan Kitaran{3}}Terma

Bahagian fleksibel biasanya direka bentuk sebagai timbunan kerajang tembaga nipis dan bukannya satu plat tembaga tebal.



Pembinaan	Tingkah laku mekanikal	Laluan elektrik	Pertimbangan permohonan biasa
Bar kuprum C1100 tegar	Fleksibiliti rendah	Konduktor langsung	Geometri tetap
Timbunan kerajang kuprum berlamina	Fleksibiliti paksi yang tinggi	Laluan foil selari	Pergerakan haba
Penyambung tembaga berjalin	Fleksibiliti tinggi	Berbilang helai	Pergerakan dinamik
Resapan-shunt kuprum dikimpal	Bahagian kerajang fleksibel dengan terminal terikat	Sambungan metalurgi kawasan besar-	Sistem DC semasa- tinggi



Timbunan kerajang membolehkan lenturan dan pergerakan paksi tanpa memerlukan keseluruhan struktur terminal untuk berubah bentuk.

Untuk busbar elektrolisis, sambungan pengembangan hendaklah ditentukan oleh lebih daripada penarafan arus nominalnya. Lukisan kejuruteraan hendaklah mentakrifkan:

Arus berterusan
Arus puncak
Suhu persekitaran
Suhu konduktor
Kitaran haba yang dijangkakan
Pergerakan maksimum
Jejari selekoh minimum
Terminal{0}}geometri lubang
Arah pemasangan
Sampul surat pemasangan yang tersedia
Rintangan elektrik yang diperlukan atau penurunan voltan

5000A+ Ketumpatan Arus dan Pelesapan Haba

Pada 5000 A, taburan semasa merentasi penyambung fleksibel bergantung pada keratan rentas-konduktif dan geometri antara muka yang berkesan.

Menambah bilangan lapisan kerajang kuprum meningkatkan kawasan konduktif yang tersedia. Walau bagaimanapun, hanya menambah kerajang tidak menjamin pengagihan arus yang seragam.

Peralihan terminal amat penting. Jika arus memasuki timbunan foil melalui kawasan yang sempit, ketumpatan arus tempatan boleh meningkat berhampiran kawasan peralihan.

Atas sebab ini, lebar terminal, pertindihan kerajang, kawasan kimpalan dan-geometri lubang pelekap hendaklah dinilai bersama.



Kajian reka bentuk praktikal harus meneliti:

Arus → terminal → zon terikat → timbunan foil → zon terikat → terminal

daripada menilai bahagian foil secara berasingan.



Rintangan 20μΩ dan Kerugian I²R pada 5000A

Kesan rintangan sendi menjadi ketara pada arus tinggi.



Rintangan sendi	Penurunan voltan pada 5000A	Kehilangan kuasa pada 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Nilai ini menunjukkan mengapa rintangan sentuhan dan rintangan kimpalan harus disertakan dalam pelan pengesahan reka bentuk.



Pengurangan daripada 20 μΩ kepada 10 μΩ bukan sahaja mengurangkan kejatuhan voltan yang diukur sebanyak 50 mV. Pada 5000 A, ia juga mengurangkan kehilangan rintangan teori kira-kira 250 W pada sambungan itu.



Prestasi medan sebenar juga bergantung pada suhu konduktor, tekanan sentuhan, keadaan permukaan, bentuk gelombang semasa, dan geometri pemasangan.



Muat turun Spesifikasi Reka Bentuk Busbar







Pemasangan kerajang tembaga nipis memerlukan kawalan dimensi yang berbeza daripada bar tembaga bermesin konvensional.



Dimensi kritikal tidak terhad kepada panjang dan lebar keseluruhan. Untuk penyambung pengembangan, ketebalan foil, ketinggian tindanan, kerataan terminal, kedudukan lubang, lebar kimpalan dan-geometri panjang bebas semuanya mempengaruhi prestasi pemasangan dan elektrik.



Pemeriksaan CMM ±0.01mm untuk Terminal Tembaga

Untuk komponen terminal ketepatan, dimensi terpilih boleh dikawal kepada ±0.01 mm jika diperlukan oleh keupayaan lukisan dan pembuatan yang diluluskan.

Pemeriksaan CMM boleh mengesahkan:

Melekapkan-kedudukan lubang
Lebar terminal
Panjang keseluruhan
Paralelisme
Kerataan
Lubang-ke-jarak tepi
Geometri terminal yang dikimpal
Profil terbentuk



Strategi pemeriksaan harus membezakan antara dimensi yang mempengaruhi pemasangan elektrik dan dimensi yang mempengaruhi kelegaan mekanikal.



Contohnya, toleransi kedudukan lubang -lekap mungkin secara langsung menjejaskan penjajaran pemasangan, manakala dimensi panjang bebas kerajang-mempengaruhi pergerakan terma yang tersedia.



C1100 Kuprum dan C2680 Loyang: Pemilihan Bahan pada 100% IACS

Tembaga dan loyang tidak boleh dianggap sebagai bahan terminal yang boleh ditukar ganti.


Harta benda	C1100 Kuprum Tulen	C2680 Loyang
Kekonduksian elektrik	Tinggi; gred yang sesuai boleh mendekati 100% IACS	Lebih rendah daripada C1100
Kelebihan utama	Rintangan elektrik yang rendah	Kekuatan mekanikal yang lebih tinggi dan tingkah laku membentuk
Konduktor semasa-tinggi	Diutamakan	Aplikasi-bergantung
Kekonduksian terma	tinggi	Lebih rendah
Penggunaan biasa	Busbar, foil, shunt	Terminal, bahagian elektrik struktur
Kerugian semasa- tinggi	Lebih rendah untuk geometri yang setara	Lebih tinggi untuk geometri yang setara
Pemacu pemilihan bahan	Prestasi elektrik	Keperluan mekanikal/membentuk



Untuk laluan arus 5000A+, C1100 biasanya merupakan bahan permulaan apabila kekonduksian elektrik menguasai reka bentuk. Loyang boleh dipertimbangkan di mana kekakuan terminal, rintangan haus, atau keperluan pembentukan membenarkan penggunaannya.



Pemilihan akhir hendaklah berdasarkan keperluan elektrik, mekanikal dan persekitaran pelanggan.



Keperluan Dielektrik 15kV/mm untuk Pemasangan Semasa-Tinggi Tertebat

Di mana penyambung kuprum fleksibel dipasang di dalam kepungan terlindung, penebat mesti dinilai secara berasingan daripada konduktor kuprum.

Sistem penebat yang mungkin termasuk:

Salutan serbuk epoksi
Penebat polimer berlamina
Filem PET
Filem polimida
PVC atau bahan penebat khusus-aplikasi lain



Spesifikasi dielektrik yang berkaitan hendaklah dinyatakan sebagai keperluan ujian dan bukannya diandaikan daripada nama bahan sahaja.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, bersama-sama dengan ketebalan penebat, jarak menjalar, kelegaan, dan penuaan alam sekitar.



Untuk-peralatan elektrolisis voltan tinggi, pemasangan lengkap-bukan sahaja bahan salutan-perlu dipertimbangkan semasa kelayakan dielektrik.







Penerus elektrolisis, sistem pengeluaran hidrogen dan peralatan peleburan berat jarang berkongsi sampul busbar yang sama. Oleh itu, penyambung fleksibel mungkin memerlukan terminal mengimbangi, lebar terminal tidak sama, susunan kerajang bertingkat, permukaan pelekap bersudut atau bahagian pengembangan asimetri.



Proses kejuruteraan harus bermula dengan lukisan dan sampul pemasangan pelanggan dan bukannya memaksa aplikasi menjadi geometri penyambung standard.



Semakan 5000A+ DFM untuk Offset dan Asymmetric Copper Shunts

Semakan DFM harus meneliti:

Arah masuk-semasa
Kawasan hubungan terminal
Diameter lubang dan toleransi kedudukan
Kerajang-kiraan lapisan
Lebar kerajang
Panjang bebas fleksibel
Pergerakan yang diperlukan
Arah bengkok
Terminal mengimbangi
Dimensi kawasan-dikimpal
Kelegaan pemasangan

Reka bentuk asimetri boleh diterima secara elektrik sambil mencipta tekanan mekanikal yang berlebihan jika paksi pergerakan neutral berada pada kedudukan yang buruk.

Atas sebab itu, perjalanan mekanikal dan pengagihan arus elektrik harus dikaji bersama.



Dalam-Die Riveting dan ±0.01mm Kawalan Kedudukan Terminal

Apabila terminal kuprum menggabungkan komponen logam tambahan, dalam-pengikat, pengecapan atau pembentukan sekunder boleh disepadukan ke dalam laluan pembuatan.

Kawalan proses biasa termasuk:

Pengecapan atau pengosongan progresif
Burr-kawalan ketinggian
Membentuk
Dalam-mati memukau di mana berkenaan
Penyediaan kerajang tembaga
Kimpalan resapan
Pembentukan terminal
Rawatan permukaan atau penebat
Pemeriksaan CMM
Pengesahan elektrik dan mekanikal

Untuk komponen yang dicop dengan ketepatan, haus alatan hendaklah dipantau terhadap dimensi kritikal dan bukannya bergantung hanya pada acuan nominal-penyataan hayat.



PPAP Tahap 3 dan Dokumentasi IATF 16949 untuk Pengeluaran Volume

Untuk projek terbitan automotif atau automotif-, dokumentasi PPAP mungkin termasuk:

Rekod reka bentuk
Dokumentasi perubahan kejuruteraan
Gambarajah aliran proses
PFMEA
Pelan kawalan
Analisis sistem pengukuran
Keputusan dimensi
Keputusan ujian bahan dan prestasi
Kajian proses awal
Bahagian pengeluaran sampel
Kelulusan penampilan jika berkenaan
Waran Penyerahan Bahagian

PPAP Tahap 3 biasanya digunakan apabila pakej penyerahan penuh diminta oleh pelanggan.

Untuk aplikasi elektrolisis industri dan peleburan, dokumentasi boleh disesuaikan dengan perjanjian kualiti pelanggan dan bukannya menggunakan struktur PPAP automotif secara automatik.



Minta Penilaian & Sebut Harga DFM Percuma





Sambungan pengembangan semasa-tinggi hendaklah disahkan mengikut mod kegagalan elektrik dan mekanikal sebenar aplikasi.

Pelan pemeriksaan harus meliputi kedua-dua bahan tembaga dan penyambung siap.



Rintangan dan Suhu Elektrik 5000A+-Pengesahan Naik

Program pengesahan pengeluaran boleh termasuk:



Ujian	Tujuan kejuruteraan
Rintangan DC	Sahkan rintangan konduktor dan sendi
Voltan{0}}ukuran jatuh	Hitung kehilangan elektrik di bawah arus yang ditentukan
Ujian kenaikan suhu-	Menilai prestasi terma
Berbasikal haba	Sahkan pampasan mekanikal
Pemeriksaan integriti kimpalan	Sahkan kesinambungan kawasan-terikat
Pemeriksaan dimensi	Sahkan pematuhan lukisan
Pengukuran CMM	Sahkan geometri kritikal
Rintangan penebat	Sahkan pengasingan elektrik
Dielektrik tahan	Sahkan sistem penebat
Ujian alam sekitar	Menilai keadaan operasi yang ditetapkan



Arus yang tepat, tempoh ujian, dan had penerimaan hendaklah ditetapkan daripada spesifikasi produk.



5000A Arus Berterusan dan{1}}Pengujian Kitaran Terma

Untuk-penyambung pengembangan semasa yang tinggi, urutan pengesahan yang berguna ialah:

Rintangan awal → pemuatan arus terkawal → penstabilan suhu → penutupan → penyejukan → kitaran terma → rintangan akhir

Perbandingan antara rintangan ujian awal dan pasca-boleh mendedahkan kemerosotan yang tidak dapat dikesan oleh pemeriksaan satu dimensi.

Penyambung yang kekal diterima secara dimensi tetapi mengembangkan rintangan antara muka yang semakin meningkat mungkin masih menjadi titik kegagalan terma semasa operasi-panjang.


EN 45545 dan UL 94 V-0 untuk Pemilihan Penebat

Untuk peralatan yang dipasang dalam pengangkutan atau sistem elektrik tertutup, keperluan penebat boleh melibatkan piawaian-retardans nyalaan atau asap/toksikiti tertentu.

Bergantung pada aplikasi akhir, spesifikasi mungkin merujuk:

UL 94 V-0
EN 45545
Dielektrik menahan keperluan
Rintangan penebat
Rayapan dan pelepasan
Kelas suhu
Rintangan kimia
Penuaan alam sekitar

Piawaian ini hendaklah diberikan mengikut kategori peralatan dan pasaran destinasi. Sijil material sahaja tidak menetapkan pematuhan pemasangan siap.





Pembinaan yang betul bergantung pada arus, pergerakan, suhu, geometri pemasangan dan keperluan pengesahan.



Keperluan	Arah kejuruteraan yang disyorkan
5000A+ DC berterusan	Kerajang kuprum C1100 berbilang lapisan
Pergerakan haba yang tinggi	Bahagian bebas yang lebih fleksibel
Ruang pemasangan terhad	Geometri kerajang berbilang lapisan{0}}padat
Rintangan elektrik yang rendah	Kuprum-kekonduksian tinggi dan kawasan terikat yang besar
Kitaran haba berulang	Timbunan foil fleksibel dengan pergerakan terkawal
Titik pelekap mengimbangi	Geometri terminal terbentuk/tak simetri
Kepungan voltan tinggi-	Penebat, rayapan dan kelegaan yang ditentukan
Sistem kualiti automotif	IATF 16949 / PPAP Tahap 3 seperti yang dinyatakan
Geometri terminal ketepatan	Pemeriksaan CMM
Fluks-penyambungan tembaga percuma	Kimpalan resapan molekul
Perlindungan kakisan	Aplikasi-rawatan permukaan khusus
Beban mekanikal yang tinggi	Geometri terminal dan pengoptimuman kawasan kimpalan



Oleh itu, Sambungan Pengembangan Kuprum Fleksibel hendaklah dinyatakan sebagai komponen mekanikal-elektro yang lengkap, bukan hanya sebagai sekeping kuprum fleksibel.





Untuk penilaian DFM yang tepat, pakej pembelian harus menyediakan:



Arus berterusan berkadar
Arus operasi maksimum
Aplikasi DC atau AC
Voltan kendalian
Suhu persekitaran
Suhu konduktor maksimum
Julat kitaran-terma
Pergerakan yang diperlukan
Panjang bebas penyambung
Dimensi terminal
Corak lubang
Gred tembaga
Ketebalan foil
Keperluan penebat
Keperluan rawatan-permukaan
Sasaran rintangan elektrik
Had kenaikan suhu-
Kuantiti dan permintaan tahunan
Standard pemeriksaan yang diperlukan
Keperluan PPAP
Keperluan pembungkusan



Lukisan, fail STEP atau lukisan dimensi 2D sudah memadai untuk semakan kebolehkilangan awal.

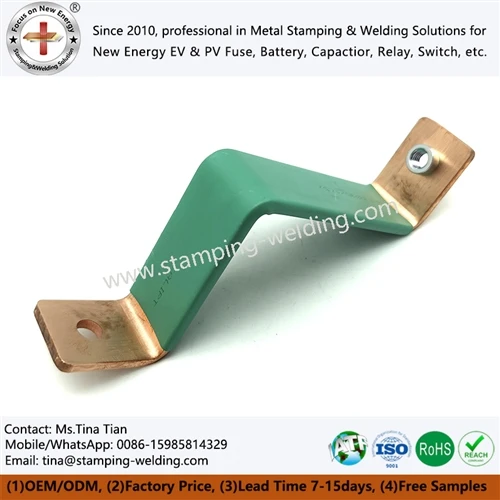

Untuk aplikasi melebihi 5000 A, penyambung harus dinilai sebagai sebahagian daripada laluan semasa yang lengkap. Geometri busbar, antara muka terminal, perkakasan pelekap, dan keadaan penyejukan boleh mengubah secara material rintangan yang diukur dan kenaikan suhu.





Apakah maklumat yang diperlukan untuk memetik sambungan pengembangan tembaga fleksibel 5000A+?

Sediakan arus terkadar, voltan, gred kuprum, ketebalan kerajang, dimensi terminal,-corak lubang pelekap, pergerakan terma, julat suhu, keperluan penebat dan kuantiti tahunan. Lukisan 2D atau fail STEP membolehkan semakan DFM yang lebih tepat.



Boleh 0.1mmkerajang kuprum dikimpal resapantanpa pateri atau pateri fluks?

ya. Kerajang kuprum 0.1mm bertindan boleh dicantum menggunakan kimpalan resapan molekul terkawal. Proses ini menggunakan tekanan dan tenaga haba untuk membentuk ikatan metalurgi tanpa lapisan pateri atau fluks konvensional.



Bolehkah sambungan pengembangan kuprum berbentuk{0}} tersuai dibekalkan dengan PPAP Tahap 3?

ya. Apabila diperlukan oleh pelanggan, pengeluaran boleh diatur di sekitar dokumentasi PPAP Tahap 3, termasuk keputusan dimensi, rekod bahan, aliran proses, PFMEA, pelan kawalan dan data pengesahan prestasi.
