Dimensi Rak Pelayan Pusat Data dan Reka Bentuk Struktur: Cerapan tentang U-Ruang, Pengurusan Terma, Beban-Kapasiti Galas dan Pemilihan Pengagihan Kuasa

Dengan pembangunan teknologi yang berterusan seperti pengkomputeran awan, data besar, kecerdasan buatan dan pengkomputeran tepi, infrastruktur pusat data-termasuk pelayan, suis, peranti storan dan peralatan kuasa-semakin menjadi arah aliran ke arah konfigurasi berasaskan kepadatan tinggi, modulariti dan rak-. Sebagai infrastruktur kritikal yang menempatkan peralatan IT, mengatur kabel, mengurus pengagihan kuasa dan memudahkan pelesapan haba, reka bentuk kabinet pelayan bukan lagi semata-mata "penyimpanan peralatan." Sebaliknya, ia memberi kesan secara langsung kepada penggunaan ruang, kecekapan terma, kebolehpercayaan kuasa dan-kecekapan operasi dan penyelenggaraan (O&M) jangka panjang.



Apabila membina pusat data, pemilihan kabinet memerlukan penilaian menyeluruh terhadap faktor seperti dimensi peralatan, kiraan unit rak (U), lebar dan kedalaman kabinet, berat peralatan, ketumpatan kuasa dan penghalaan kabel. Bagi jurutera dan pakar perolehan, memahami dimensi kabinet standard dan parameter struktur adalah asas kepada perancangan bilik pelayan dan konfigurasi peralatan yang berkesan.







"U" yang biasa ditemui dalam kabinet pelayan bermaksud "Unit" dan berfungsi sebagai ukuran standard ketinggian rak. Rak-peralatan boleh lekap lazimnya direka berdasarkan U-kenaikan ketinggian, memastikan pelayan, suis, peranti storan dan perkakasan lekap-rak lain daripada pelbagai pengeluar boleh dipasang dalam sistem kabinet bersatu.



Ketinggian standard untuk 1U ialah 44.45 mm (4.445 cm). Akibatnya, peranti 2U adalah kira-kira 88.9 mm tinggi, dan peranti 4U adalah kira-kira 177.8 mm tinggi. Adalah penting untuk ambil perhatian bahawa penarafan U merujuk secara khusus kepada ketinggian pelekap-rak dan tidak bersamaan dengan dimensi fizikal sebenar peranti; komponen seperti casis, rel, telinga pelekap dan elemen struktur lain mungkin menempati ruang tambahan.



Dalam sistem rak standard 19-inci, lebar pelekap ialah 19 inci (482.6 mm). Lebar sebenar casis pelayan itu sendiri biasanya kurang daripada angka ini, kerana peranti diikat pada rel pelekap menegak kabinet melalui telinga pelekap, rel gelongsor atau mekanisme pelekap lain.



Pelayan 1U, 2U dan 4U ialah faktor bentuk yang paling biasa. 1Peranti U membenarkan bilangan nod pengiraan yang lebih tinggi dalam ruang rak terhad, menjadikannya sesuai untuk persekitaran-ketumpatan tinggi. Sebaliknya, peranti 2U dan 4U menawarkan volum dalaman yang lebih besar, menampung lebih banyak pemacu keras, kad pengembangan, komponen penyejukan dan modul berfungsi yang lain.



Keputusan pemilihan hendaklah berdasarkan penilaian menyeluruh terhadap prestasi pengkomputeran, kapasiti storan, kebolehkembangan dan penggunaan kuasa. Contohnya, sesetengah projek berskala-kecil mungkin menggunakan rak pelayan 6U untuk menempatkan unit pengkomputeran tepi, peralatan rangkaian atau radas makmal. Walaupun rak ini menawarkan ruang menegak terhad (U-ruang), ia memenuhi keperluan untuk pemasangan terpusat sistem IT kecil, terminal komunikasi dan peralatan kawalan dengan berkesan.





42U ialah salah satu ketinggian rak standard yang sering dijumpai di pusat data. Berdasarkan pengiraan standard 44.45 mm setiap U, ruang pelekap menegak teori untuk rak 42U ialah lebih kurang 1,866.9 mm. Walau bagaimanapun, ketinggian luaran sebenar termasuk ruang tambahan untuk panel atas, tapak, pemutus atau elemen struktur lain; oleh itu, seseorang tidak boleh menentukan dimensi luaran sebenar rak hanya berdasarkan penilaian ruang U-nya.



Lebar rak biasa termasuk 600 mm dan 800 mm. Rak dengan lebar 600 mm sesuai untuk pemasangan peralatan pelayan dan rangkaian standard, manakala rak lebar 800 mm biasanya menawarkan lebih banyak ruang sisi untuk penghalaan kabel, menjadikannya sesuai untuk pelayan berketumpatan tinggi, sistem kabel kompleks dan pusat data dengan keperluan pengurusan kabel yang ketat.



Kedalaman rak berbeza dengan ketara, dengan saiz biasa antara 600 mm hingga 1,200 mm (termasuk 600, 800, 900, 960, 1,000, 1,100 dan 1,200 mm). Apabila platform pelayan berkembang, keperluan kedalaman, berat dan pengurusan haba bagi peranti{14}}pengkomputeran prestasi tinggi (HPC) tertentu dan pelayan GPU telah meningkat dengan ketara, memerlukan padanan antara kedalaman rak dan dimensi peralatan sebenar.



Untuk persekitaran yang mempunyai ruang terhad-seperti pejabat, makmal atau bilik pelayan tepi-kabinet data kecil boleh digunakan. Kabinet ini biasanya menawarkan kapasiti pelekap yang terhad tetapi sesuai untuk pemasangan terpusat suis rangkaian, peralatan komunikasi, unit UPS dan peranti IT kecil yang lain.

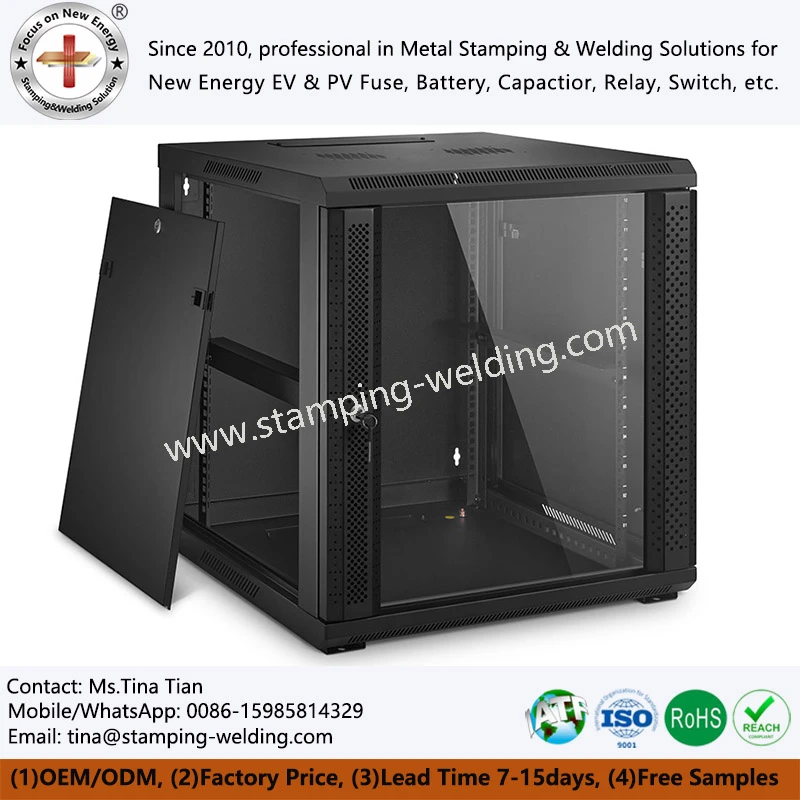

Jika kiraan peralatan adalah rendah dan peranti rangkaian perlu dipasang berhampiran dinding, kabinet rangkaian -dinding ialah pilihan yang berdaya maju. Walaupun unit-dipasang di dinding menjimatkan ruang lantai, adalah penting untuk mengesahkan kapasiti galas beban dinding-, berat peralatan dan keadaan pelesapan haba yang diperlukan.





Rak 42U tidak semestinya memuatkan 42 1pelayan U. Ruang U-teori hanya mewakili kawasan pelekap menegak; penggunaan sebenar memerlukan perakaunan untuk jarak antara peranti, serta ruang yang diduduki oleh suis, PDU, komponen pengurusan kabel dan saluran aliran udara untuk penyejukan.



Walaupun rak secara teorinya boleh menampung bilangan peranti yang tinggi jika diisi sepenuhnya dengan unit 1U, penggunaan sebenar memerlukan pelarasan berdasarkan faktor seperti penggunaan kuasa peranti, kaedah penyejukan, kapasiti bekalan kuasa dan pelepasan penyelenggaraan. Untuk pelayan 2U dan 4U, bilangan unit yang boleh dipasang berkurangan yang sepadan disebabkan oleh ruang menegak yang lebih besar yang diduduki setiap peranti.



Menentukan bilangan peranti biasanya memerlukan pengimbangan tiga dimensi: ruang, kuasa dan penyejukan. Pertimbangan ruang melibatkan pengiraan unit rak (U-ruang) yang diperlukan untuk peranti dan pengurusan kabel. Pertimbangan kuasa memerlukan penilaian kapasiti kuasa input rak dan beban PDU. Pertimbangan penyejukan memerlukan konfigurasi berdasarkan kuasa reka bentuk terma sebenar peralatan IT dan kapasiti penyejukan pusat data.



Dalam-senario pengkomputeran berketumpatan tinggi, kapasiti kuasa selalunya menjadi faktor pengehad untuk ketumpatan rak sebelum ruang U-fizik. Oleh itu, perancangan rak tidak seharusnya tertumpu semata-mata pada memaksimumkan bilangan peranti tetapi sebaliknya harus melibatkan reka bentuk bersepadu yang menyumbang kepada beban IT, bekalan kuasa dan keupayaan penyejukan.





Pertama, rak pelayan menyediakan struktur mekanikal untuk peralatan pemasangan. Menggunakan rel pelekap piawai, rel panduan dan perkakasan pelekap, pelayan, suis, peranti storan, unit UPS dan peralatan pelekap-rak lain boleh disatukan menjadi perhimpunan tersusun yang bersatu.



Kedua, rak memudahkan susun atur peralatan dan pengurusan kabel yang teratur. Jika sebilangan besar kabel rangkaian, kord kuasa dan kabel gentian-optik dibiarkan longgar di pusat data, penyelenggaraan akan menjadi sukar dan corak aliran udara akan terganggu. Rak-yang direka dengan baik biasanya menampilkan titik masuk kabel atas atau bawah, saluran pengurusan kabel menegak dan aksesori pengurusan kabel mendatar, menghasilkan sambungan peralatan yang lebih jelas.



Untuk-penyediaan pelayan berketumpatan tinggi, rak juga memainkan peranan penting dalam menguruskan aliran udara dan pelesapan haba. Pusat data moden biasanya menggunakan reka bentuk aliran udara-ke-depan, di mana udara sejuk memasuki bahagian pengambilan peralatan dan dihabiskan ke lorong panas oleh peminat dalaman. Struktur rak mesti direka bentuk untuk memastikan kabel, panel kosong dan aksesori lain tidak menghalang laluan aliran udara utama.



Selain itu, rak menyediakan keselamatan fizikal untuk peralatan. Ciri seperti pintu, panel sisi, kunci, sistem pembumian dan aksesori lain membantu meminimumkan risiko akses tanpa kebenaran dan melindungi peralatan daripada faktor persekitaran seperti habuk dan kesan mekanikal.





Berdasarkan lokasi pemasangan, rak boleh dikategorikan secara meluas kepada-rak berdiri dan{1}}rak di dinding. Kabinet berdiri di lantai-menawarkan kapasiti pemasangan yang lebih besar dan sesuai untuk penempatan berpusat pelayan, peralatan rangkaian, peranti storan dan sistem kuasa. Kabinet-dilekapkan di dinding lebih padat dan digunakan terutamanya untuk peralatan telekomunikasi, rangkaian dan pengkomputeran tepi.



Kabinet boleh dikategorikan lagi mengikut persekitaran aplikasi ke dalam model dalaman dan luaran. Untuk kabinet rangkaian luar, reka bentuk struktur mesti menangani bukan sahaja pemasangan peralatan dan pelesapan haba tetapi juga faktor persekitaran seperti kemasukan habuk dan air, rintangan kakisan, turun naik suhu dan sinaran suria.



Berdasarkan jenis peralatan, kabinet dikelaskan kepada kabinet pelayan, kabinet rangkaian, kabinet telekomunikasi dan kabinet kawalan industri. Kabinet pelayan biasanya memerlukan kapasiti galas-beban yang lebih tinggi dan kedalaman yang lebih besar. Kabinet rangkaian mengutamakan ruang pengkabelan, struktur pengurusan kabel dan pemasangan suis. Kabinet industri memerlukan perlindungan yang dipertingkatkan dan ciri kawalan haba yang disesuaikan dengan persekitaran operasi tertentu.



Dalam pelayan rumah, storan media dan persekitaran makmal peribadi, rak pelayan rumah secara amnya tidak memerlukan muatan melampau-kapasiti galas yang terdapat dalam kabinet pusat data yang besar; walau bagaimanapun, faktor seperti kedalaman peralatan, paras bunyi, pengudaraan dan pengurusan kuasa kekal sebagai pertimbangan penting.



Untuk nod rangkaian padat, rak rangkaian kecil boleh digunakan untuk menempatkan suis, penghala, peralatan pengedaran gentian optik secara berpusat dan unit kuasa berskala-kecil.







Apabila kuasa pelayan dan ketumpatan peralatan meningkat, kapasiti galas-beban kabinet menjadi semakin kritikal. Pelayan-ketumpatan tinggi, tatasusunan storan, unit UPS dan sistem bateri boleh menjadi sangat berat; jika rangka kabinet, rel pelekap, tapak atau kastor tidak mempunyai kapasiti galas beban-yang mencukupi, keselamatan operasi-jangka panjang peralatan mungkin terjejas.



Spesifikasi galas kabinet-biasanya membezakan antara beban statik dan dinamik. Kapasiti beban statik merujuk kepada berat yang boleh disokong oleh kabinet sebaik sahaja peralatan dipasang, manakala kapasiti beban dinamik menyumbang kepada tekanan mekanikal yang ditanggung semasa pergerakan kabinet, pengangkutan dan proses pemasangan peralatan.



Apabila memilih rak pelayan komputer, beban -keupayaan galas hendaklah disahkan terhadap berat peralatan, kaedah pemasangan dan spesifikasi struktur kabinet. Untuk pelayan berat, rel atau rak khusus harus digunakan dan bukannya bergantung semata-mata pada skru pelekap untuk menyokong keseluruhan berat.

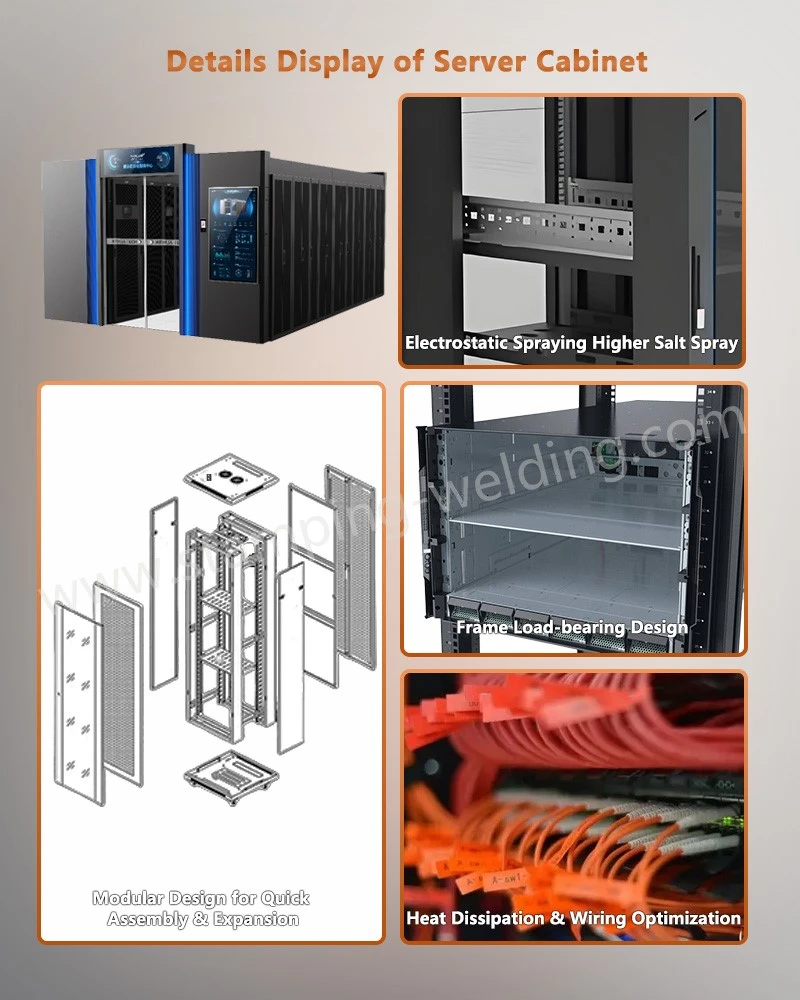

Faktor seperti bahan rangka, ketebalan rel,-struktur rasuk silang, reka bentuk asas dan konfigurasi pelekap semuanya mempengaruhi ketegaran struktur keseluruhan. Arahan pusat data-ketumpatan tinggi memerlukan analisis sistematik bagi parameter ini dan bukannya memfokuskan pada dimensi luaran semata-mata.





Pengurusan terma adalah aspek kritikal reka bentuk rak. Komponen seperti CPU, GPU, modul memori, cakera keras dan unit bekalan kuasa menjana haba semasa operasi pelayan. Jika haba ini tidak dilesapkan dengan segera, suhu dalaman meningkat, berpotensi membawa kepada pendikit terma, kegagalan peralatan atau jangka hayat komponen yang dipendekkan.



Walaupun rak tradisional mungkin bergantung pada-kipas yang dipasang atas untuk membantu dengan ekzos haba, pusat data moden lebih menekankan pengurusan aliran udara antara rak dan keseluruhan sistem penghawa dingin kemudahan itu. Strategi reka bentuk biasa termasuk konfigurasi lorong panas/sejuk, pembendungan lorong sejuk, pembendungan lorong panas dan penyejukan paras-rak.



Untuk pelayan-kuasa tinggi, hanya menambah lebih banyak peminat rak adalah tidak mencukupi. Pendekatan reka bentuk holistik diperlukan, menyelaraskan faktor seperti nisbah tebukan pintu depan dan belakang, arah aliran udara pelayan, konfigurasi panel kosong, susun atur kabel dan aliran udara keseluruhan pusat data.



Arahan-ketumpatan tinggi mungkin menggunakan penyejukan cecair atau kaedah pengurusan terma kecekapan tinggi-yang lain. Pendekatan ini mengubah keperluan ruang dalaman, reka letak paip dan struktur galas-beban; oleh itu, kaedah penyejukan platform pelayan mesti disahkan semasa peringkat perolehan rak.



Rak pelayan kalis bunyi digunakan terutamanya dalam persekitaran dengan keperluan kawalan hingar yang ketat, seperti pejabat, makmal atau tapak pengkomputeran tepi tertentu. Rak ini memerlukan keseimbangan yang teliti antara bahan penebat bunyi, pengurusan aliran udara dan prestasi terma.





Apabila bilangan pelayan dan sambungan rangkaian bertambah, pengurusan kabel yang berkesan dalam rak menjadi semakin penting. Tanpa perancangan yang betul, kord kuasa, kabel tembaga, gentian optik dan kabel pengurusan boleh menghalang penyelenggaraan peralatan dan menghalang aliran udara.



Rak-yang direka dengan baik biasanya menyediakan titik masuk kabel di bahagian atas dan bawah, dengan ruang pengurusan kabel mendatar dan menegak khusus yang diselaraskan dengan lokasi antara muka pelayan. Rak-ketumpatan tinggi juga harus menggabungkan pengurusan kabel berperingkat untuk mengelakkan kord kuasa, kabel rangkaian dan gentian optik daripada berselirat.



Jejari lentur kabel adalah satu lagi parameter reka bentuk kritikal. Jejari selekoh yang tidak mencukupi-terutamanya untuk gentian optik dan-kabel komunikasi berkelajuan tinggi-boleh menjejaskan kualiti penghantaran isyarat. Apabila membeli rak, spesifikasi untuk aksesori pengurusan kabel hendaklah dipilih berdasarkan volum sebenar kabel dan orientasi antara muka. Kepungan lekap-rak biasanya digunakan untuk menempatkan peralatan elektronik tertentu dalam sistem rak standard. Reka bentuk mereka memfokuskan bukan sahaja pada penyediaan selongsong, tetapi juga pada keperluan struktur seperti dimensi pelekap, pengudaraan, perisai EMC, pembumian dan kemudahan penyelenggaraan.





Dalam-pusat data berketumpatan tinggi, sistem pengagihan kuasa kabinet secara langsung memberi kesan kepada kebolehpercayaan operasi pelayan. PDU biasanya dipasang di bahagian belakang atau sisi kabinet untuk menyediakan sambungan kuasa untuk pelayan, suis dan peralatan IT yang lain.



Apabila perkadaran pelayan dwi-kuasa meningkat, satu peranti boleh menyambung kepada dua litar kuasa bebas secara serentak; oleh itu, pengagihan kuasa kabinet mesti mengambil kira sepenuhnya kebebasan suapan kuasa A dan B. Untuk peralatan kritikal-misi, perancangan bersepadu yang melibatkan unit UPS, kabinet pengagihan kuasa dan sistem kuasa sandaran juga diperlukan.



Kapasiti sistem pengagihan kuasa tidak boleh dianggarkan semata-mata berdasarkan bilangan pelayan; sebaliknya, pengiraan mesti mengambil kira kuasa undian peranti individu, kadar beban sebenar, arus masuk dan keperluan pengembangan masa hadapan.



Dalam-kabinet berketumpatan tinggi, titik sambungan kuasa, peletakan PDU dan penghalaan kabel mesti diselaraskan dengan keperluan pelesapan haba dan ruang akses penyelenggaraan. Susun atur yang rasional boleh memendekkan laluan penghantaran kuasa dan meminimumkan halangan aliran udara yang disebabkan oleh kabel kuasa.





Kabinet pusat data moden berkembang daripada struktur pelekap mekanikal ringkas kepada komponen infrastruktur pintar. Penderia memantau suhu, kelembapan, asap, arus, voltan dan capaian kabinet membolehkan-pemantauan masa sebenar status operasi kabinet.



Pemantauan suhu dan kelembapan membantu kakitangan operasi dan penyelenggaraan (O&M) menentukan sama ada keadaan di dalam dan sekitar kabinet kekal dalam julat optimum. Untuk pelayan berketumpatan tinggi-, sistem pemantauan boleh segera mengesan potensi isu penyejukan jika suhu udara pengambilan meningkat secara tidak normal.



Pengesanan asap mengenal pasti asap akibat kerosakan peralatan atau anomali lain. Penyepaduan dengan kemudahan-sistem pencegah kebakaran yang luas mempercepatkan lagi pengesanan kejadian luar biasa.



PDU Pintar boleh memantau parameter untuk litar kuasa tunggal atau berbilang, menyediakan asas data untuk analisis penggunaan kuasa peralatan, perancangan kapasiti dan diagnosis kerosakan. Menyambung data kabinet ke sistem Pengurusan Infrastruktur Pusat Data (DCIM) melalui antara muka komunikasi juga membolehkan pengurusan O&M yang lebih terpusat.





Pemilihan kabinet tidak seharusnya hanya berdasarkan spesifikasi ketinggian seperti "42U" atau "48U"; faktor seperti dimensi peralatan, keperluan kuasa, pelesapan haba, beban-kapasiti galas dan kelegaan penyelenggaraan juga mesti dipertimbangkan.



Untuk kelompok pelayan standard, seseorang mesti terlebih dahulu mengesahkan ketinggian dan kedalaman pelayan, kemudian menentukan bilangan unit rak (U) yang diperlukan dan kedalaman pelekap yang berkesan. Jika terdapat sejumlah besar peralatan, ruang juga mesti diperuntukkan untuk suis, PDU, penganjur pengurusan kabel, dan akses penyelenggaraan.



Untuk pejabat atau makmal kecil, kabinet bersaiz sederhana-hingga-kecil- (seperti rak 18U) adalah pilihan yang sesuai, kerana ia memenuhi keperluan pemasangan peralatan sambil meminimumkan jejak fizikal.



Untuk-pusat data berskala besar, penilaian menyeluruh diperlukan, meliputi ketinggian, lebar dan kedalaman kabinet, serta-kapasiti galas beban, kaedah penyejukan, kapasiti pengagihan kuasa dan seni bina kabel rangkaian. Walaupun kabinet yang lebih tinggi (seperti rak 48U) menawarkan lebih banyak ruang pelekap menegak, penggunaan sebenar mereka mesti mengambil kira ketinggian siling, laluan pengangkutan, pelepasan penyelenggaraan dan peraturan keselamatan kebakaran.



Untuk nod komunikasi luar, sebagai tambahan kepada ruang pelekap peralatan, faktor kritikal untuk disahkan termasuk penarafan perlindungan kemasukan (IP), julat suhu operasi, struktur pengedap, kaedah pelesapan haba dan rintangan kakisan.







Didorong oleh kemajuan dalam pelayan AI,-pengkomputeran berprestasi tinggi (HPC) dan pengkomputeran tepi, kabinet pusat data berkembang ke arah ketumpatan kuasa tinggi, kapasiti galas beban tinggi-, pelesapan haba yang cekap dan pengurusan pintar.



Di satu pihak, peningkatan tahap kuasa pelayan meletakkan permintaan pengurusan haba yang lebih besar pada kabinet penyejuk udara-tradisional; penggunaan penyejukan cecair, teknologi plat sejuk dan penyelesaian pengurusan terma kecekapan tinggi-yang lain akan mempengaruhi lagi reka bentuk struktur kabinet.



Sebaliknya, apabila ketumpatan peralatan dalam kabinet meningkat,sistem pengagihan kuasamesti menyokong beban kuasa yang lebih tinggi sambil mengekalkan keupayaan suapan kuasa A/B, lebihan UPS dan fungsi pemantauan jauh.



Tambahan pula, reka bentuk modular ditetapkan untuk menjadi trend utama untuk sistem kabinet. Dengan menggunakan dimensi piawai, struktur pelekap boleh laras, PDU modular dan komponen pemantauan pintar, fleksibiliti kedua-dua pembinaan pusat data awal dan pengembangan seterusnya boleh dipertingkatkan.



Daripada perspektif reka bentuk kejuruteraan, kabinet masa hadapan bukan sahaja menjadi kepingan{0}}struktur logam yang berdiri sendiri; sebaliknya, ia akan berfungsi sebagai antara muka struktur yang menyepadukan pelayan, pengagihan kuasa, penyejukan, ketersambungan rangkaian dan sistem pemantauan pintar.



Akibatnya, pendekatan reka bentuk mesti beralih daripada memfokuskan pada pemasangan peralatan individu ke arah pengoptimuman yang diselaraskan bagi keseluruhan infrastruktur pusat data.



Mengenai perolehan kejuruteraan, pemilihan kabinet memerlukan pengesahan teknikal berdasarkan parameter praktikal-seperti dimensi peralatan, unit rak (U-ruang), beban-kapasiti galas, pengurusan haba, pengagihan kuasa, pengurusan kabel dan persekitaran pemasangan-sebelum struktur dan spesifikasi khusus dimuktamadkan.
