Pembangunan Teknologi Bahan Selongsong Aluminium untuk Bateri Kuasa: Aloi Aluminium 3003, Pembentukan Ketepatan dan Aplikasi dalam Komponen Struktur Bateri

Memandangkan kenderaan tenaga baharu dan sistem storan tenaga terus berkembang ke arah ketumpatan tenaga yang lebih tinggi, pemberat ringan dan keselamatan yang dipertingkatkan, komponen struktur bateri kuasa menuntut sifat bahan yang unggul dan keupayaan pembuatan ketepatan. Bateri litium prismatik biasanya menggunakan selongsong logam untuk membungkus sel bateri; antara bahan ini, aloi aluminium telah muncul sebagai pilihan utama untuk selongsong dan plat penutup kerana ketumpatannya yang rendah, kekonduksian terma yang baik, kebolehbentukan yang sangat baik, dan rintangan kakisan yang kuat.



Dari segi keperluan pembuatan, aloi aluminium 3003 digunakan secara meluas untuk selongsong bateri kuasa prismatik berkat kebolehbentukan keseluruhannya yang sangat baik. Walau bagaimanapun, gred aloi aluminium lain-seperti 1060, 5052 dan 6061-juga digunakan bergantung pada keperluan khusus untuk kekuatan, rintangan kakisan, ketepatan pemesinan dan kebolehkimpalan. Pemilihan bahan bukanlah perkara mudah penggantian; sebaliknya, ia memerlukan penilaian menyeluruh berdasarkan faktor seperti dimensi bateri, kedalaman pembentukan, ketebalan dinding, kaedah kimpalan, persekitaran operasi dan kekuatan struktur.







Bahan aluminium yang digunakan untuk sarung bateri kuasa terutamanya berfungsi untuk membungkus sel bateri, memberikan perlindungan mekanikal dan memudahkan pengurusan haba. Dalam reka bentuk bateri prismatik, selongsong menjalani proses seperti lukisan dalam, pengecapan, pemangkasan, saiz, dan kimpalan untuk mencapai bentuk terakhirnya. Akibatnya, bahan bukan sahaja mesti memenuhi keperluan kekuatan asas tetapi juga mempamerkan keplastikan yang konsisten dan kestabilan dimensi.



Berbanding keluli, aloi aluminium mempunyai ketumpatan yang lebih rendah, membolehkan pengurangan berat struktur sel individu dan keseluruhan sistem bateri sementara masih memenuhi keperluan kekuatan struktur. Untuk kenderaan tenaga baharu, mengurangkan berat komponen struktur menyumbang kepada pemberat ringan kenderaan dan mengoptimumkan kecekapan tenaga; untuk sistem penyimpanan tenaga, berat struktur yang lebih rendah memudahkan pengangkutan peralatan, pemasangan dan reka bentuk modular.



Aloi aluminium juga mempunyai kekonduksian terma yang baik, membantu komponen struktur bateri menghilangkan haba yang dijana semasa operasi. Walaupun pengurusan haba teras bergantung pada reka bentuk sel, sistem penyejukan dan strategi kawalan, kekonduksian terma bahan selongsong mempengaruhi laluan pemindahan haba dalam struktur bateri; oleh itu, sifat terma bahan mesti diambil kira ke dalam penilaian komprehensif semasa fasa reka bentuk struktur.

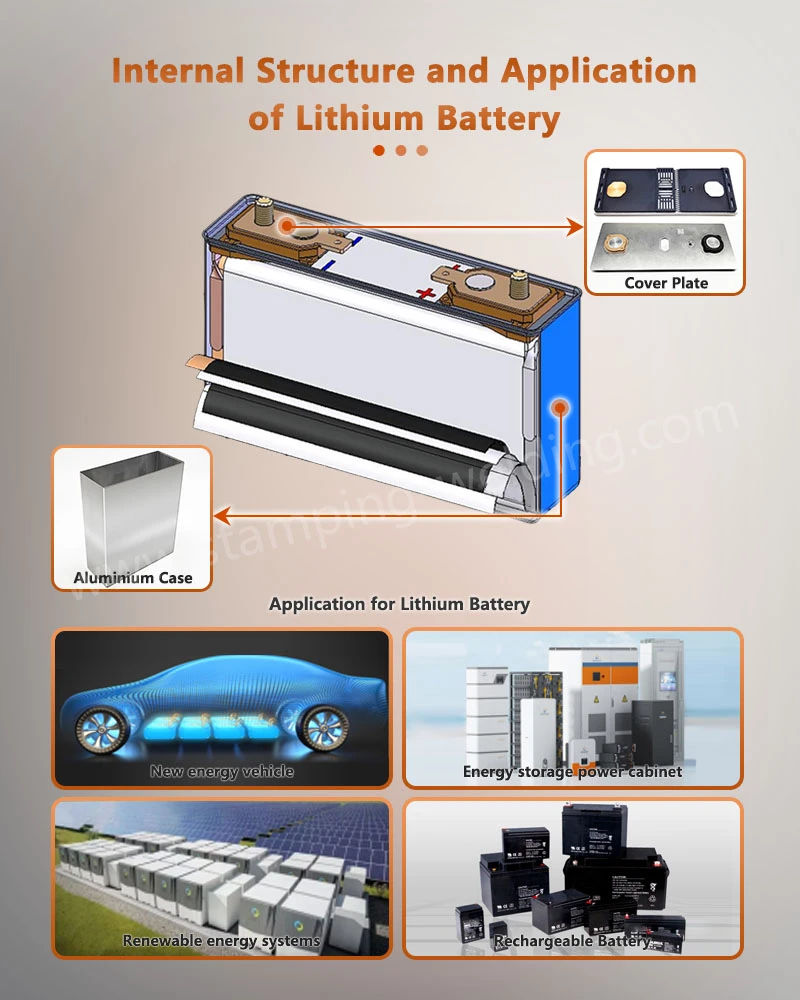

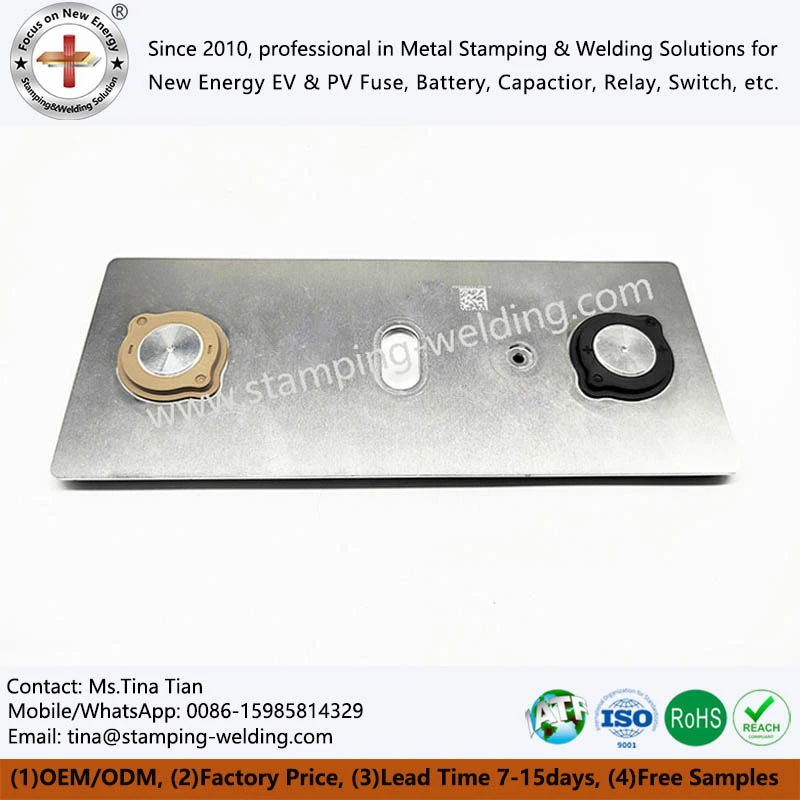

Dalam pembungkusan bateri prismatik, plat penutup ialah komponen struktur kritikal yang menghubungkan selongsong, tiang terminal, mekanisme keselamatan dan sistem elektrik luaran. Bergantung pada reka bentuk bateri tertentu, plat penutup aluminium untuk bateri secara amnya mesti memenuhi keperluan mengenai kestabilan dimensi, keserasian kimpalan, penebat dan pengedap. Ciri seperti lubang terminal, struktur kalis letupan-, port pengisian elektrolit dan zon berfungsi lain memerlukan ketekalan pembuatan yang tinggi.







Aloi aluminium 3003 ialah aloi aluminium-mangan yang dicirikan oleh kemuluran yang baik, rintangan kakisan dan kebolehbentukan, menjadikannya sesuai untuk struktur selongsong bateri yang memerlukan lukisan dalam atau pengecapan yang kompleks. Untuk selongsong bateri prismatik dalam, bahan mengalami ubah bentuk plastik yang ketara semasa pembentukan; jika sifat pemanjangan tidak mencukupi, isu seperti keretakan, penipisan dinding yang tidak rata atau ketidakstabilan setempat boleh berlaku.



Dalam pengeluaran sebenar, perangai yang lebih lembut (seperti 3003-O) lazimnya lebih sesuai untuk lukisan dalam yang kompleks, manakala perangai keras kerja menawarkan keseimbangan yang berbeza antara kekuatan dan kebolehbentukan. Akibatnya, pilihan temper bahan tidak boleh ditentukan secara berasingan daripada reka bentuk struktur khusus dan proses pembuatan.



Aloi aluminium 1060 menampilkan kandungan aluminium yang tinggi, kekonduksian elektrik dan terma yang sangat baik serta kemuluran yang baik, menjadikannya sesuai untuk komponen struktur bercop ultra-bertepatan-yang tertentu. Dalam senario yang menuntut ketulenan bahan yang tinggi, membentuk kestabilan dan-keupayaan pemprosesan dinding yang nipis,-bahan aluminium ketulenan tinggi boleh dipertimbangkan berdasarkan struktur bahagian tersebut.



Aloi aluminium 5052 ialah aloi aluminium-magnesium yang menawarkan rintangan kakisan yang baik dan kekuatan sederhana, menjadikannya sesuai untuk komponen struktur yang memerlukan ketahanan alam sekitar yang tinggi. Siri 5052 amat berharga untuk aplikasi seperti peralatan penyimpanan tenaga luaran, persekitaran dengan keadaan haba dan kelembapan yang kompleks, dan penggunaan yang memerlukan kestabilan struktur yang tinggi.



Aloi aluminium 6061 6061 yang dirawat haba menawarkan kekuatan tinggi dan kebolehmesinan yang sangat baik, menjadikannya sesuai untuk plat penutup dan komponen struktur yang memerlukan kekuatan tinggi, kedudukan lubang ketepatan atau pemesinan CNC. Walau bagaimanapun, berbanding dengan bahan seperti 3003, keupayaan lukisannya yang mendalam-memerlukan penilaian berdasarkan temperamen dan reka bentuk struktur tertentu.





Pembuatan sarung bateri kuasa bukan sekadar proses pengecapan kepingan logam; sebaliknya, ia adalah hasil interaksi antara bahan, perkakas, parameter pembentukan dan langkah pemprosesan seterusnya. Untuk perumah persegi dalam, adalah penting untuk merumuskan proses lukisan-dalam yang sesuai berdasarkan dimensi produk dan sifat bahan. Faktor utama seperti nisbah lukisan, daya pemegang kosong, kelegaan die, dan keadaan pelinciran mesti dikawal untuk meminimumkan risiko keretakan dan penipisan setempat.



Dalam struktur perumahan yang kompleks, lukisan dalam dan menyeterika (drautan penipisan) boleh digabungkan; lukisan dalam menetapkan bentuk keseluruhan, manakala menyeterika membenarkan-penalaan halus ketebalan dinding setempat dan ketepatan dimensi. Untuk-perumah bateri berdinding nipis, variasi dalam ketebalan bahan mesti dikekalkan dalam had yang munasabah untuk mengelak menjejaskan kimpalan, pengedap dan kekuatan mekanikal berikutnya.



Cap ketepatan digunakan terutamanya untuk kawasan fungsian yang lebih kecil dan kompleks, seperti lubang pelekap, ciri kedudukan dan mekanisme keselamatan. Faktor-faktor seperti keadaan tepi pemotong cetakan, kawalan kelegaan, dan arah butiran bahan secara signifikan mempengaruhi pembentukan burr bahagian akhir, ubah bentuk dan ketepatan dimensi.



Plat penutup bateri mungkin menjalani proses seterusnya seperti penggerudian CNC, pengilangan, benang dan pembentukan ketepatan. Operasi ini memerlukan kawalan ketat ke atas perhubungan antara permukaan datum, lokasi lubang dan kerataan untuk memastikan antara muka pemasangan yang stabil dengan perumah, tiang terminal dan komponen lain.





Pengedap ialah keperluan teknikal yang kritikal untuk komponen struktur bateri kuasa. Sebaik sahaja perumah terbentuk, ia mesti dicantumkan dengan pasti pada plat penutup untuk membuat kepungan tertutup untuk sel bateri. Bergantung pada reka bentuk produk dan proses pembuatan, kaedah seperti kimpalan laser biasanya digunakan untuk menyertai perumah dan plat penutup.



Kimpalan laser menawarkan kelebihan seperti input haba pekat, kelajuan kimpalan tinggi dan tahap automasi yang tinggi, menjadikannya sesuai untuk pengeluaran besar-besaran bateri kuasa untuk kenderaan tenaga baharu. Apabila mengimpal-komponen aloi aluminium berdinding nipis, parameter seperti kuasa laser, kelajuan kimpalan, kedudukan fokus dan aliran gas pelindung mesti dikawal dengan tepat untuk mengelakkan kecacatan seperti terbakar-terlalu, kekurangan gabungan, keliangan dan pembentukan manik kimpalan yang tidak teratur.



Pemasangan plat penutup bateri selalunya menyepadukan tiang terminal, tekanan keselamatan-mekanisme pelepasan dan komponen berfungsi lain.



Akibatnya, plat penutup bukan sekadar lembaran pengedap mudah tetapi komponen struktur ketepatan yang mengintegrasikan pelbagai zon berfungsi. Reka bentuknya mesti pada masa yang sama menangani keperluan untuk pengedap, penebat, sambungan elektrik, pengancing mekanikal, dan pelepasan tekanan keselamatan.





Bateri kuasa mungkin mengalami penjanaan gas dalaman dan pembentukan tekanan dalam keadaan tidak normal; akibatnya, bateri prismatik biasanya menggabungkan struktur pelepasan tekanan keselamatan-. Apabila tekanan dalaman mencapai ambang reka bentuk, struktur kalis letupan-mesti diaktifkan dengan cara yang telah ditetapkan untuk membebaskan gas dalaman, dengan itu mengurangkan risiko kegagalan selongsong bencana.



Struktur kalis letupan-mengenakan keperluan yang ketat berkenaan dengan ketebalan bahan, geometri garisan markah, ketebalan dinding baki dan ketekalan pembuatan. Untuk bahagian bercop yang diperbuat daripada kepingan aluminium ultra-nipis, pemarkahan setempat atau zon penipisan memerlukan ketekalan dimensi yang tinggi; jika tidak, bahagian daripada kumpulan yang berbeza mungkin menunjukkan tekanan pengaktifan yang berbeza-beza.



Pembuatan struktur sedemikian biasanya melibatkan proses termasuk cap ketepatan, pemarkahan, deburring dan pembersihan. Untuk komponen yang penting kepada keselamatan bateri, perhatian mesti diberikan bukan sahaja kepada dimensi geometri tetapi juga kepada keseragaman mikrostruktur bahan, pemprosesan-ubah bentuk teraruh dan konsistensi-kepada-batch.







Memandangkan seni bina elektrik bateri kuasa menjadi semakin bersepadu, plat penutup dan pemasangan sambungannya yang berkaitan mungkin melibatkan gabungan aluminium, tembaga dan bahan konduktif lain. Mencantumkan logam yang tidak serupa memerlukan pertimbangan faktor seperti kekonduksian elektrik, pekali pengembangan haba, rintangan sentuhan dan kakisan elektrokimia.



Dalam konfigurasi dwikutub dan peranti elektrokimia tertentu, pendekatan bahan komposit-seperti kuprum-plat bipolar dwilogam-mungkin digunakan, membenarkan logam yang berbeza untuk memenuhi peranan fungsian yang berbeza. Walau bagaimanapun, dalam aplikasi praktikal plat penutup bateri kuasa, kombinasi bahan tertentu mesti disahkan berdasarkan laluan semasa, kaedah penyambungan, persekitaran menghakis dan reka bentuk struktur.



Mengenai struktur konduktif pada plat penutup, kestabilan sentuhan antara bahan adalah kebimbangan kritikal. Kestabilan mekanikal dan prestasi elektrik pada antara muka sentuhan mungkin berubah dalam keadaan seperti getaran berpanjangan, kitaran haba dan pemuatan arus; oleh itu, ujian yang sesuai diperlukan semasa fasa pengesahan reka bentuk.





Sarung bateri prismatik biasanya dicirikan oleh dinding nipis, dimensi besar, dan keperluan ketat untuk konsistensi dimensi.



Berikutan pembentukan selongsong, isu seperti ketidaksamaan ketebalan dinding yang ketara, ubah bentuk bahagian bawah atau kecondongan dinding sisi secara langsung boleh memberi kesan kepada pemasangan sel dan penyepaduan modul seterusnya.



Untuk komponen plat penutup-seperti penutup bateri litium prismatik-dimensi kritikal biasanya merangkumi keseluruhan dimensi luaran, lokasi lubang pelekap, kedudukan lubang terminal, dimensi zon pengedap dan dimensi sempadan yang bersambung dengan selongsong. Datum pembuatan bersatu mesti diwujudkan merentas dimensi berbeza untuk meminimumkan kesan toleransi kumulatif pada pemasangan.



Semasa pengeluaran besar-besaran, pemeriksaan dimensi biasanya menggunakan gabungan alat pengukur, mesin pengukur koordinat (CMM) dan lekapan pemeriksaan khusus. Keperluan kawalan proses yang lebih ketat boleh dilaksanakan untuk lokasi lubang kritikal dan kawasan pengedap, dengan ketekalan kelompok dikekalkan melalui-pemeriksaan artikel pertama, dalam-pensampelan proses dan pemeriksaan akhir.





Bateri kuasa untuk kenderaan tenaga baharu mengutamakan pemberat ringan, kekuatan struktur, kebolehbentukan dan kebolehpercayaan pengedap; akibatnya, aloi siri 3003-digunakan secara meluas untuk selongsong bateri prismatik. Untuk struktur yang memerlukan lukisan dalam yang kompleks, bahan harus dinilai terutamanya berdasarkan pemanjangan, tingkah laku pengerasan kerja, dan had pembentukan.



Komponen struktur bateri untuk sistem penyimpanan tenaga komersil, perindustrian dan kediaman mungkin terdedah kepada persekitaran dengan turun naik suhu dan kelembapan yang ketara; oleh itu, rintangan kakisan, kestabilan kimpalan dan-kebolehpercayaan struktur jangka panjang adalah pertimbangan utama. Untuk aplikasi luar, aloi aluminium dengan rintangan kakisan unggul-seperti siri 5052-hendaklah dinilai berdasarkan keadaan persekitaran sebenar.



Elektronik pengguna mengutamakan profil ringan dan tipis, ketepatan dimensi dan kualiti estetik. Memandangkan saiz bateri yang lazimnya kecil dan potensi pengurangan ketebalan dinding dalam komponen struktur, faktor seperti kualiti permukaan kepingan, ketepatan cetakan cap dan proses cabutan-penipisan memberi kesan ketara kepada produk akhir.



Untuk-struktur plat penutup berkekuatan tinggi,-aloi aluminium yang boleh dirawat haba boleh dipertimbangkan bergantung pada reka bentuk khusus. Bahan ini lebih sesuai untuk struktur yang memerlukan kekuatan mekanikal yang tinggi dan pemesinan ketepatan, walaupun proses pembuatan mesti mengimbangi kekuatan bahan dengan kebolehbentukan.





Selongsong aluminium dan plat penutup untuk bateri kuasa adalah komponen struktur berfungsi; kawalan kualiti tidak boleh bergantung semata-mata pada pemeriksaan dimensi akhir tetapi mesti merangkumi pelbagai peringkat, termasuk penyumberan bahan, perkakas, pembentukan, kimpalan, pembersihan dan pemasangan.



Pada peringkat pengambilan bahan, tumpuan harus diletakkan pada gred aloi, suhu, ketebalan, kualiti permukaan dan sifat bahan. Semasa peringkat pembentukan, usaha kawalan harus menyasarkan rekahan, kedutan, penipisan, ubah bentuk dan sisihan dimensi. Bahagian yang dicop memerlukan pemeriksaan untuk burr, kualiti tepi dan dimensi kritikal. Untuk struktur yang dikimpal, bidang tumpuan utama termasuk kesinambungan kimpalan, keliangan, retak, kekurangan gabungan dan prestasi pengedap.



Untuk komponen struktur kritikal seperti plat penutup bateri, protokol pengesahan kebolehpercayaan mesti diwujudkan berdasarkan kefungsian produk; ini termasuk ujian kedap udara, ujian kestabilan dimensi, kitaran haba dan pengesahan kekuatan mekanikal. Bagi komponen yang melibatkan fungsi pelepasan tekanan keselamatan, penekanan khusus mesti diberikan pada pengesahan tekanan bukaan dan ketekalan mekanisme pembukaan.



Kebersihan ialah satu lagi parameter kawalan penting dalam pembuatan komponen struktur bateri kuasa. Proses seperti pengecapan, pemesinan dan kimpalan boleh menjana sisa minyak, zarah logam, dan serpihan pemprosesan pada selongsong aluminium dan plat penutup; oleh itu, prosedur pembersihan yang sesuai adalah penting untuk mengelakkan bahan cemar daripada memasuki sel bateri atau mengganggu proses kimpalan dan penebat seterusnya.





Memandangkan sistem bateri kuasa terus mencapai ketumpatan tenaga yang lebih tinggi, reka bentuk struktur selongsong bateri dan plat penutup beralih daripada peranan perlindungan mudah kepada konfigurasi yang ringan dan bersepadu. Peningkatan bilangan komponen struktur diperlukan untuk memenuhi fungsi yang berkaitan dengan perlindungan mekanikal, pemindahan haba, pengedap, sambungan elektrik dan keselamatan secara serentak.



Berdasarkan arah aliran ini, reka bentuk struktur teratas untuk bateri litium prismatik-seperti kanopi bateri-memerlukan penyepaduan ruang bagi berbilang zon berfungsi sambil mengawal dimensi dan berat dengan ketat. Ketebalan bahan tidak boleh dikurangkan semata-mata demi penjimatan berat; sebaliknya, pengoptimuman mesti mengambil kira tegasan setempat, zon kimpalan dan-ciri struktur kritikal keselamatan.



Untuk sel bateri yang lebih besar, dimensi selongsong yang meningkat menghasilkan pengagihan tegasan yang lebih kompleks semasa pembentukan bahan. Reka bentuk acuan, keadaan pelinciran dan laluan pembentukan memerlukan pengoptimuman disasarkan untuk memastikan ketekalan keseluruhan sarung-format besar.



Pada masa yang sama, perkadaran pengeluaran automatik untuk komponen struktur bateri terus meningkat. Teknologi seperti suapan automatik, pengecapan automatik,-pemeriksaan visual sebaris, semakan dimensi dan kimpalan automatik membantu meminimumkan variasi yang disebabkan oleh pengendalian manual dan meningkatkan konsistensi dalam pembuatan volum-tinggi.





Pengilangan selongsong aluminium pada masa hadapan untuk bateri kuasa akan memberi penekanan yang lebih besar pada reka bentuk sinergi bagi bahan, acuan dan proses. Bergantung semata-mata pada peningkatan kekuatan material tidak dapat menyelesaikan semua cabaran struktur; untuk-selongsong yang ditarik dalam, kemuluran bahan, had pembentukan dan-kelakuan pengerasan kerja adalah sama kritikal.



Tambahan pula, pemacu untuk komponen struktur ringan memacu pembangunan bahan kepingan nipis dan struktur tetulang setempat. Dengan mengoptimumkan-profil keratan rentas, mengeraskan tulang rusuk, ketebalan setempat dan kaedah penyambungan-sambil masih memenuhi keperluan keselamatan dan hayat perkhidmatan-pengeluar boleh mengurangkan penggunaan bahan yang tidak perlu. Untuk selongsong aluminium dan plat penutup, penambahbaikan lanjut dalam ketepatan dimensi dan ketekalan kimpalan diperlukan.



Apabila saiz sel bateri meningkat dan teknologi penyepaduan sistem-seperti CTP (Sel-ke-Pek) dan CTC (Sel-ke-Casis)-berkembang, antara muka antara komponen struktur dan sel, sistem penyejukan dan struktur pek keseluruhan semakin meningkat; akibatnya, kepentingan mengawal toleransi pembuatan semakin meningkat.



Berkenaan keselamatan, struktur pelepasan-kalis tekanan-letupan akan kekal sebagai bidang penyelidikan utama dalam reka bentuk sarung bateri kuasa. Struktur keselamatan masa hadapan boleh disepadukan lagi dengan plat penutup, sambungan elektrik dan sistem pengurusan tekanan untuk mengurangkan kiraan bahagian dan meningkatkan kecekapan ruang.







Selongsong bateri kuasa aluminium bukan sekadar produk pemprosesan kepingan logam mudah; ia adalah komponen struktur yang kompleks hasil daripada interaksi sifat bahan, proses pembentukan, pemesinan ketepatan, teknologi kimpalan dan kawalan kualiti.



Bahan seperti 3003, 5052, 6061 dan 1060 menawarkan ciri prestasi yang berbeza, dan pemilihan bahan akhir memerlukan penilaian menyeluruh berdasarkan seni bina bateri, proses pengeluaran dan persekitaran operasi.



Untuk mencapai struktur bateri yang ringan, bahan untukpenutup aluminiumdan selongsong mesti mencapai keseimbangan optimum antara berat, kekuatan, kebolehbentukan, kebolehkimpalan dan kebolehpercayaan pengedap. Untuk-struktur bateri format besar, kestabilan dimensi di bawah-beban mekanikal jangka panjang dan turun naik suhu juga merupakan pertimbangan kritikal.



Memandangkan kenderaan tenaga baharu dan pasaran storan tenaga semakin menuntut produk yang menawarkan keselamatan tinggi, ketumpatan tenaga tinggi dan konsistensi tinggi, pembuatan komponen struktur bateri sedang berkembang. Industri sedang beralih daripada proses pengecapan mudah ke arah pendekatan bersepadu yang merangkumi pemilihan bahan, reka bentuk struktur, pembentukan ketepatan, kimpalan automatik dan kawalan kualiti akhir-ke-akhir.



Daripada perspektif perolehan kejuruteraan, penilaian pembekal untuk selongsong bateri aluminium dan plat penutup hendaklah menumpukan pada gred dan suhu bahan, keupayaan membentuk, kawalan dimensi kritikal, keupayaan kimpalan dan pengedap serta ketekalan kelompok, dan bukannya bergantung semata-mata pada harga bahan atau kos pemprosesan setiap{0}}unit sebagai asas untuk penilaian.
