Daripada Aluminium kepada Komponen Ketepatan: Mengapa Terdapat Peningkatan Penekanan pada Bahan-Sinergi Struktur dalam Selongsong Bateri Litium Prismatik?

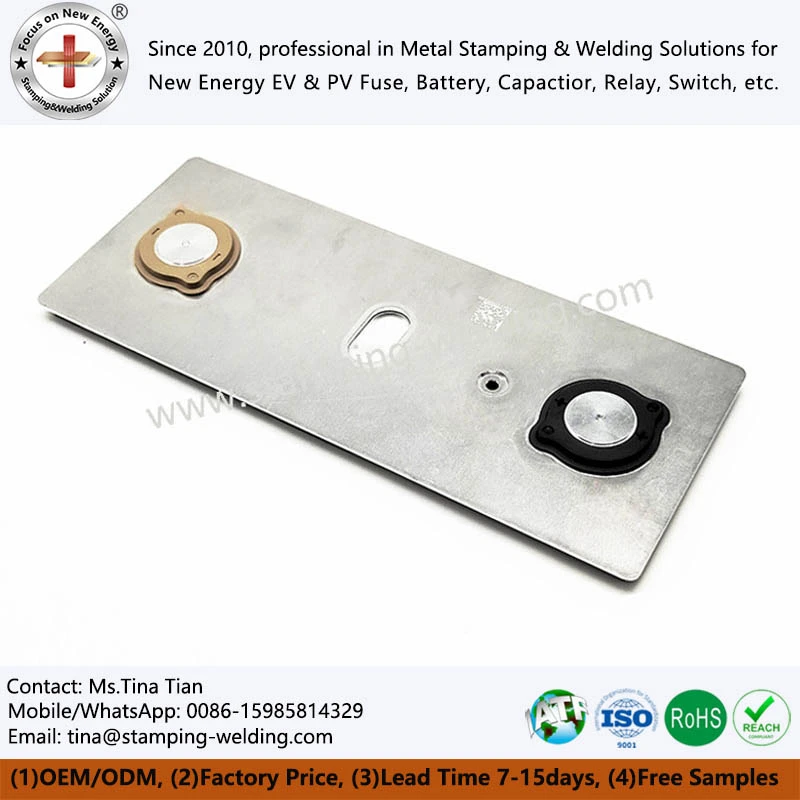

Dengan pembangunan kenderaan tenaga baharu dan sistem storan tenaga, bateri ion litium{0}}prismatik semakin digunakan secara meluas. Berbanding dengan sel silinder dan kantung, sel prismatik mempunyai struktur tetap, penggunaan ruang yang tinggi dan kemudahan penyepaduan modul. Kanopi bateri litium prismatik-atau plat penutup-yang terletak di bahagian atas sel berfungsi sebagai komponen penting yang menghubungkan bahagian dalam sel kepada sistem elektrik luaran dan mekanisme keselamatan.



Apabila pertama kali menemui plat penutup bateri, seseorang mungkin dengan mudah mengira ia sebagai penutup logam bercop mudah. Pada hakikatnya, bagaimanapun, plat penutup bateri litium prismatik moden telah berkembang daripada bahagian kepingan logam asas kepada pemasangan ketepatan yang menyepadukan pengedap, sambungan elektrik, pelepasan tekanan keselamatan, port pengisian elektrolit dan fungsi kedudukan pemasangan.



Dari segi struktur, pemasangan plat penutup bateri prismatik biasa terdiri daripada badan plat penutup, terminal positif dan negatif, struktur penebat, pengedap, port pengisian elektrolit dan mekanisme pelepasan tekanan keselamatan. Spesifikasi teknikal untuk bateri litium prismatik biasanya menyenaraikan komponen seperti plat penutup, terminal elektrod, plat penebat dan plat terminal, di samping lubang pengisian elektrolit dan struktur pelepasan tekanan keselamatan.





Untuk pek bateri litium prismatik, pemilihan bahan mesti terlebih dahulu menangani isu berat. Kenderaan tenaga baharu memerlukan jarak pemanduan yang lebih besar dan prestasi kuasa yang lebih tinggi dalam had berat kenderaan yang ketat; akibatnya, komponen struktur bateri tidak boleh hanya menambah berat tanpa sekatan. Aluminium dicirikan oleh ketumpatan rendah, serta kekonduksian elektrik dan haba yang sangat baik dan kebolehbentukan, menjadikannya sangat-sesuai untuk digunakan dalam selongsong sel bateri prismatik dan struktur plat penutup.



Walau bagaimanapun, keperluan bahan untuk plat penutup bateri melampaui prinsip mudah "lebih ringan adalah lebih baik." Plat penutup mengalami pengecapan, tebukan, dan pembentukan, diikuti dengan pemasangan dan kimpalan; akibatnya, bahan mesti mencapai keseimbangan antara kekuatan, kemuluran, kestabilan dimensi, dan kebolehprosesan. Jika bahan terlalu lembut, ubah bentuk yang ketara mungkin berlaku semasa pengecapan; jika sifat bahan tidak serasi dengan proses kimpalan, operasi penyambungan seterusnya mungkin menjadi lebih sukar. Oleh itu, pemilihan bahan untuk plat penutup bateri secara berkesan merupakan bahagian penting dalam kedua-dua reka bentuk produk dan proses pembuatan.





Plat penutup bateri biasanya menampilkan berbilang zon berfungsi dengan keperluan yang berbeza. Sebagai contoh, kawasan pemasangan terminal memerlukan pembentukan lubang dan ciri kedudukan yang tepat; tepi mesti memastikan kesesuaian yang betul dengan selongsong bateri aluminium; kawasan pengisian elektrolit memerlukan kerataan dan ketepatan dimensi tertentu; dan tekanan keselamatan-zon pelepasan mesti menggabungkan struktur "lemah" khusus yang direka bentuk untuk prestasi keselamatan. Zon ini tidak semestinya berkongsi keperluan pembentukan yang sama. Oleh itu, pemilihan bahan mesti mengambil kira struktur keseluruhan produk, faktor pengimbang seperti pemanjangan, springback, keseragaman ketebalan, dan kestabilan cap.



Ketekalan merentas kelompok bahan juga penting untuk pengeluaran besar-besaran. Variasi yang ketara dalam sifat antara kelompok bahan yang sama boleh membawa kepada ketidakkonsistenan dalam dimensi yang dicap, tingkah laku springback dan prestasi kimpalan seterusnya. Akibatnya, proses pembuatan plat penutup bateri yang benar-benar matang melangkaui sekadar mengawal "ketepatan mati"; ia memerlukan pengurusan bersepadu kestabilan bahan, reka bentuk acuan dan parameter pengecapan.





Oleh kerana sel bateri mengandungi pemasangan elektrod dan elektrolit, pengedap yang stabil mesti dibentuk di antara plat penutup dan selongsong. Ini bermakna pinggir plat penutup berfungsi bukan sahaja sebagai titik sambungan mekanikal tetapi juga sebagai asas kritikal untuk kimpalan pengedap seterusnya. Ledingan, ubah bentuk atau sisihan dimensi yang ketara di tepi boleh menjejaskan kesesuaian antara plat penutup dan selongsong, yang seterusnya menjejaskan proses kimpalan. Akibatnya, dimensi mekanikal plat penutup tidak boleh dilihat secara berasingan.



Dari perspektif kejuruteraan, faktor seperti kerataan plat penutup, geometri tepi, dimensi zon kimpalan dan kesesuaian dengan selongsong mesti dipertimbangkan secara holistik.





Tenaga elektrik yang dijana dalam sel bateri akhirnya mesti dikeluarkan melalui terminal luaran. Akibatnya, terminal positif dan negatif biasanya disepadukan ke dalam pemasangan plat penutup. Terminal ini bukan sahaja berfungsi sebagai fungsi konduktif tetapi juga mesti memenuhi keperluan untuk penetapan mekanikal dan penebat elektrik. Dalam konfigurasi biasa, terminal elektrod melalui bukaan dalam plat penutup dan mengekalkan pengasingan elektrik yang diperlukan daripada plat melalui komponen penebat atau struktur pengedap. Kesusasteraan paten yang tersedia secara umum menerangkan dengan jelas hubungan antara terminal, plat penutup, dan struktur penebat.



Inilah sebabnya mengapa plat penutup bateri tidak boleh dilihat hanya sebagai kepingan logam bercop mudah. Badan plat penutup ialah komponen logam struktur, manakala terminal adalah komponen elektrik berfungsi; kedua-duanya mesti dipasang dengan tepat untuk membentuk satu unit yang lengkap.





Dalam keadaan tidak normal, bateri lithium-mungkin menjana gas dan mengalami peningkatan dalam tekanan dalaman; akibatnya, sel prismatik biasanya memerlukan mekanisme pelepasan-tekanan khusus. Struktur keselamatan ini biasanya direka sebagai "zon lemah" atau komponen khusus dengan ciri pengaktifan yang ditentukan. Ia mesti kekal tertutup semasa operasi biasa tetapi menyediakan laluan terkawal untuk pelepasan gas apabila tekanan dalaman mencapai ambang reka bentuk.



Paten untuk bateri prismatik mendedahkan bahawa struktur pelepasan tekanan-selamat boleh diletakkan sama ada pada plat penutup atau selongsong bateri, menggunakan zon lemah yang direka khas untuk memudahkan pelepasan tekanan. Oleh itu, semasa fasa reka bentuk plat penutup, zon pelepasan-tekanan tidak boleh dinilai semata-mata berdasarkan kebolehlaksanaan proses pengecapan; pertimbangan juga mesti menyepadukan keperluan keselamatan sel dan proses pembuatan hiliran.





Elektrolit ialah komponen penting bagi bateri-ion litium dan penghasilan sel prismatik memerlukan antara muka khusus untuk suntikan elektrolit. Akibatnya, plat penutup mesti menggabungkan struktur pengisian yang ditetapkan. Setelah proses pengisian selesai, port suntikan memerlukan pengedap akhir.



Data yang tersedia secara umum mengenai struktur bateri prismatik menunjukkan bahawa elektrolit disuntik ke dalam sel melalui lubang pada plat penutup, yang kemudiannya dimeteraikan. Dari perspektif reka bentuk produk, penempatan lubang pengisian bukan sahaja menjejaskan ruang operasi untuk peralatan pengeluaran tetapi juga memerlukan pertimbangan proses pengedap seterusnya dan susun atur struktur keseluruhan produk siap.





Bagi pembekal komponen bateri khusus, cabaran sebenar bukan hanya dalam memilih aloi aluminium, tetapi dalam menentukan:

Bolehkah bahan itu mencapai struktur sasaran dengan pasti?

Bolehkah struktur dihasilkan secara jisim-menggunakan alatan sedia ada?

Adakah plat penutup yang dicop memenuhi keperluan kimpalan?

Adakah pemasangan terminal akan kekal stabil?

Bolehkah struktur pelepasan tekanan keselamatan-dihasilkan secara konsisten?



Soalan-soalan ini akhirnya menunjukkan satu prinsip: pemilihan bahan tidak boleh dipisahkan daripada proses pembuatan, dan reka bentuk struktur tidak boleh dipisahkan daripada sifat bahan. Inilah sebabnya mengapa penutup kotak bateri aluminium moden semakin menekankan DFM (Design for Manufacturing).





Plat penutup-yang direka dengan baik membolehkan penyepaduan berfungsi yang lebih baik dalam ruang terhad sel bateri. Sebagai contoh, terminal penyatuan, pelabuhan pengisian elektrolit, dan mekanisme keselamatan di kawasan atas mengurangkan bilangan komponen struktur tambahan. Tambahan pula, susun atur terminal yang dioptimumkan memudahkan pemasangan bar bas seterusnya.



Dalam konteks bateri kuasa, reka bentuk ini menggalakkan susunan sel padat dan memudahkan struktur sambungan dalaman modul.



Untuk sistem penyimpanan tenaga, bentuk prismatik biasa memudahkan pemasangan modular berbilang sel.



Akibatnya, reka bentuk plat penutup berfungsi bukan sahaja pada sel individu tetapi juga mempengaruhi reka bentuk struktur modul dan pek bateri seterusnya.





Apabila kenderaan tenaga baharu dan bateri storan tenaga berkembang ke arah tahap penyepaduan yang lebih tinggi, plat penutup bateri kuasa bukan lagi komponen kendiri yang ringkas. Ia berfungsi sebagai antara muka yang menghubungkan beberapa sistem:



Di satu sisi, ia bersambung ke tab dalaman dan-struktur pengumpulan semasa sel bateri;



Sebaliknya, ia bersambung ke bar bas luaran dan sistem elektrik;



Pada masa yang sama, ia membentuk meterai mekanikal dengan perumah bateri;



Dan ia melaksanakan fungsi keselamatan kritikal.



Ini menunjukkan bahawa reka bentuk plat penutup mesti didekati dengan mengambil kira keseluruhan sel bateri. Bagi pengeluar bateri, memilih pembekal dengan keupayaan merangkumi pembangunan bahan, pengecapan, pemasangan terminal, kimpalan dan pemeriksaan boleh meminimumkan isu penyepaduan proses yang sering timbul apabila berurusan dengan berbilang vendor.





Pada masa ini, plat penutup ini digunakan terutamanya dalam bateri kuasa untuk kenderaan tenaga baharu (NEV), bateri simpanan tenaga dan bateri litium-prismatik yang lain.



Aplikasi dalam kenderaan tenaga baharu mengutamakan berat, kecekapan ruang, rintangan getaran dan-kestabilan operasi jangka panjang.

Sementara itu, aplikasi storan tenaga lebih menekankan prestasi dalam-persekitaran operasi jangka panjang, kebolehpercayaan pengedap dan konsistensi kelompok.



Dimensi khusus, susun atur terminal, struktur keselamatan dan spesifikasi bahan mungkin berbeza-beza bergantung pada senario aplikasi.



Akibatnya, plat penutup bateri-ion litium paling baik dibangunkan sebagai komponen struktur tersuai dan bukannya hanya diperoleh mengikut spesifikasi tetap, di luar-spesifikasi-rak.
