Rahsia Kejuruteraan Die Progresif: Mencapai Toleransi ±0.01mm dalam Terminal Tembaga Ketepatan

Terminal tembaga ketepatan yang memerlukan toleransi dimensi ±0.01mm kurang bergantung pada pemeriksaan akhir berbanding pada seni bina cetakan progresif, kawalan bahan dan-pemantauan proses. Untuk -Volume tinggi Precision Progressive Die Stamping, kelegaan dadu, geometri tebuk karbida,-lentur berbilang peringkat, panduan jalur dan maklum balas penderia mesti direka bentuk sebagai satu sistem terkawal.



Untuk terminal bateri EV, penyambung-elektronik kuasa, komponen geganti dan-sentuh elektrik semasa tinggi, hanyutan dimensi boleh meningkatkan rintangan sentuhan, mengganggu daya pemasangan atau mencipta salah jajaran semasa pemasukan automatik. OEM pengecap kuprum berketepatan tinggi oleh itu perlu mengawal proses pembentukan pada cetakan dan bukannya cuba membetulkan variasi selepas pengecapan.

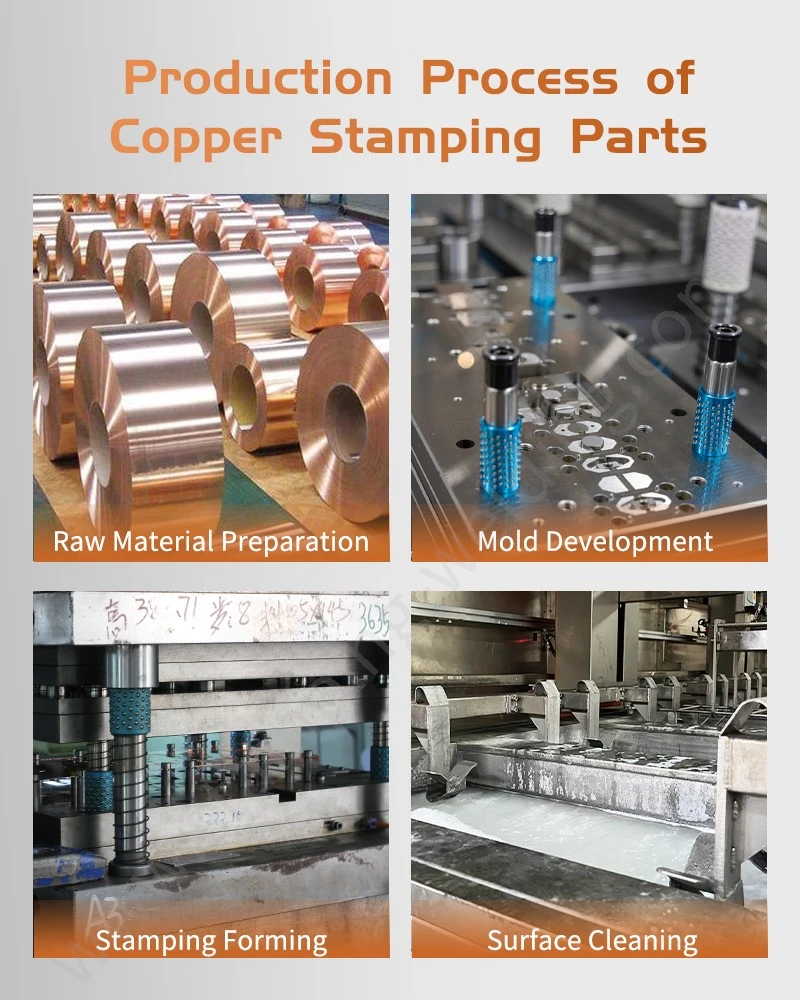

Die progresif menukar stok gegelung menjadi terminal siap melalui operasi tindikan, pengosongan, syiling, pembentukan, lenturan dan{0}}potongan berurutan. Pada toleransi ±0.01 mm, setiap stesen menyumbang kepada timbunan dimensi akhir-naik.



Reka bentuk acuan harus mewujudkan sistem datum tetap sebelum geometri stesen individu dibangunkan. Dimensi fungsian hendaklah merujuk kepada datum jalur yang sama di mana mungkin dan bukannya mengumpul toleransi daripada selekoh atau lubang sebelumnya.



Kawalan datum IATF 16949 untuk pengecapan terminal ±0.01mm



Seni bina datum praktikal memisahkan terminal kepada tiga kumpulan kawalan:

Datum utama: jalur pembawa atau ciri pengesanan mengawal padang jalur.
Datum sekunder: lubang pandu atau ciri bertindik kepersisan-yang mengawal kedudukan membujur.
Datum berfungsi: sesentuh terminal, lubang pelekap atau permukaan mengawan dikawal terhadap keperluan pemasangan.

Untuk pengecapan kuprum berketepatan tinggi-, sasaran proses biasa termasuk:



Parameter	Sasaran Kejuruteraan	Kawalan Utama
Tamat dimensi kritikal	±0.01mm	Die geometri + CMM
Padang jalur	±0.01–0.02mm	Sistem perintis
Diameter lubang	±0.01mm	Penebuk karbida/pelepasan mati
Ketinggian burr	Proses-khusus	Tebuk tepi + kelegaan
Sudut bengkok	± 0.5 darjah atau lebih ketat	Pembentukan berbilang-peringkat
Ketebalan bahan	Spesifikasi pembekal	Pemeriksaan masuk
Penjajaran mati	Kawalan proses tahap-mikron	Sistem penyelenggaraan + panduan
Pengesahan dimensi akhir	CMM	Dokumentasi PPAP Tahap 3



Titik kritikal ialah ±0.01mm tidak boleh dianggap sebagai spesifikasi pemeriksaan akhir sahaja. Jika keupayaan proses tidak dapat mengekalkan dimensi semasa pengeluaran berterusan, pengasingan bahagian siap tidak membentuk kawalan proses.



C1100 dan C2680 kelakuan material di bawah kawalan IATF 16949

Terminal tembaga sensitif kepada kedua-dua ketebalan bahan dan sifat mekanikal. Tembaga tulen C1100 menawarkan kekonduksian elektrik yang tinggi, manakala loyang C2680 memberikan kekuatan yang lebih besar dan tingkah laku pembentukan yang berbeza.



Harta benda	C1100 Kuprum Tulen	C2680 Loyang
Kelebihan utama	Kekonduksian elektrik yang tinggi	Kekuatan mekanikal yang lebih tinggi
Aplikasi biasa	Terminal semasa-tinggi, antara muka bar bas	Terminal penyambung, sesentuh struktur
Membentuk tingkah laku	Kemuluran tinggi; ubah bentuk boleh meningkatkan variasi springback	Kekuatan yang lebih tinggi; daya pembentukan yang lebih besar
Kekonduksian	Sehingga lebih kurang 100% IACS bergantung pada keadaan	Lebih rendah daripada tembaga tulen
Pertimbangan alatan	Kawalan lekatan dan pedih	Beban pembentukan yang lebih tinggi
Keperluan permukaan	Aplikasi sentuhan elektrik mungkin memerlukan penyaduran	Penyaduran timah/nikel yang biasa digunakan



Pensijilan bahan harus dikaitkan dengan lot gegelung, temper, ketebalan, dan arah pengecapan. Penggantian bahan yang kelihatan sama secara dimensi pada lukisan boleh mengubah daya membentuk dan springback.



Minta Penilaian & Sebut Harga DFM Percuma





Bahan penebuk secara langsung menjejaskan kestabilan tepi, pembentukan burr, kebolehulangan dimensi dan selang penyelenggaraan. Untuk terminal kuprum yang memerlukan pengeluaran yang lama, pilihan antara SKD11 dan karbida yang dikeraskan hendaklah berdasarkan beban, geometri, keadaan bahan dan kiraan lejang yang dijangkakan.



Tungsten karbida lwn SKD11 untuk pengecapan berketepatan tinggi-



Bahan Alatan	Ciri-ciri Biasa	Aplikasi Ketepatan	Risiko Utama
Tungsten karbida	Kekerasan yang sangat tinggi dan rintangan haus	Tindik halus, slot sempit, lubang kritikal	Rapuh akibat hentaman atau tidak sejajar
SKD11	Kekerasan tinggi, keliatan, kebolehmesinan	Pukulan am, mati, membentuk sisipan	Haus tepi dalam jangka masa panjang
Gabungan karbida + SKD11	Pakai-potongan kalis dengan sokongan yang lebih kuat	Mati progresif volum tinggi-	Memerlukan pemasangan terkawal
Keluli alat bersalut	Mengurangkan geseran dan tingkah laku haus yang lebih baik	Pengeluaran-tinggi	Kerosakan salutan jika substrat tidak stabil



Untuk tindikan terminal yang halus, penebuk karbida boleh mengekalkan kelebihan pemotongan yang lebih tajam berbanding pengeluaran lanjutan. Walau bagaimanapun, karbida tidak boleh dipilih semata-mata kerana ia lebih sukar.



Penebuk karbida yang dijajarkan dengan buruk boleh patah apabila penebuk SKD11 akan berubah bentuk atau haus secara beransur-ansur.



1. Kelegaan die mengawal ketinggian burr dan kestabilan dimensi

Kuprum mempunyai kemuluran yang tinggi dan boleh menghasilkan rollover, burr, atau ubah bentuk sekunder yang tidak diingini apabila kelegaan kurang dipadankan dengan ketebalan bahan.

Pelepasan berkesan bergantung kepada:

Aloi tembaga dan sabar
Ketebalan bahan
Geometri tebuk
Kelajuan pemotongan
Ketinggian burr yang diperlukan
Diameter lubang
Jangka hayat alat

Untuk terminal berketepatan tinggi-, kelegaan cetakan mesti disahkan secara eksperimen dan bukannya disalin daripada jadual peratusan generik.

Percubaan pengeluaran harus dikaitkan:

kelegaan → daya pemotongan → zon patah → ketinggian burr → sisihan dimensi → haus alatan

Ini mewujudkan tetingkap proses yang boleh diukur untuk penyelenggaraan cetakan seterusnya.



2. Struktur sokongan SKD11 mengurangkan risiko keretakan karbida

Sisipan karbida harus disokong secara mekanikal dan bukannya terdedah kepada beban sisi yang tidak terkawal. Dail progresif ketepatan biasanya menggabungkan komponen pemotongan karbida dengan -pemegang keluli alat yang dikeraskan, struktur panduan dan sisipan yang boleh diganti.

Objektifnya bukan sekadar kekerasan maksimum. Objektifnya ialah penghantaran beban terkawal.





Lentur selalunya merupakan sumber variasi dimensi terbesar selepas menindik. Terminal boleh meninggalkan stesen pemotongan dalam toleransi dan masih gagal dalam pemeriksaan akhir kerana pemulihan elastik mengubah sudut atau ketinggian fungsinya.



Springback dipengaruhi oleh:

Kekuatan hasil bahan
Tingkah laku keras-kerja
Jejari bengkok
Ketebalan bahan
Arah bijirin
Membentuk sudut
Jejari alat
Bilangan peringkat pembentukan
Tekanan sentuhan
Kehausan alatan

Pembentukan berbilang-peringkat mengurangkan variasi sudut di bawah kawalan IATF 16949

Die progresif berketepatan tinggi-seharusnya mengelak daripada memaksa selekoh teruk ke dalam satu stesen apabila geometri akhir sensitif kepada springback.



Urutan biasa boleh menggunakan:

Pra-pembentukan: wujudkan geometri lentur awal.
Pembentukan pertengahan: tingkatkan sudut lentur semasa mengedarkan ubah bentuk plastik.
Pembentukan penentukuran: wujudkan sudut kefungsian akhir.
Syiling atau restrike: stabilkan permukaan kritikal jika perlu.
Pemeriksaan akhir: sahkan datum berfungsi menggunakan CMM atau tolok khusus.



Membentuk Strategi	Kawalan Springback	Beban Alat	Kebolehulangan Dimensi
Satu{0}}lentur peringkat	Terhad	Beban tempatan yang tinggi	Lebih rendah
Dua{0}}lentur peringkat	bertambah baik	Diedarkan	bertambah baik
Pembentukan tiga-peringkat	Kawalan yang tinggi	Diedarkan	tinggi
Membentuk + sekatan	Sangat tinggi untuk ciri terpilih	Beban akhir yang lebih tinggi	tinggi
syiling	Kawalan ubah bentuk tempatan yang kuat	tinggi	Tinggi untuk ciri terkawal



Bilangan stesen hendaklah ditentukan daripada gelagat dan geometri bahan dan bukannya daripada templat perkakas tetap.



Pampasan bengkok harus dibina ke dalam acuan

Jika terminal memerlukan sudut akhir 90 darjah , penebuk pembentuk tidak semestinya direka bentuk sekitar kedudukan alat 90 darjah nominal.

Proses sebenar mungkin memerlukan-pembentukan, diikuti dengan pemulihan anjal terkawal.



Untuk pengesahan pengeluaran, pasukan kejuruteraan hendaklah merekodkan:

Sudut alat
Sudut setem sebenar
Sudut springback
Banyak bahan
Arah jalur
Strok alat
Kiraan strok pengeluaran

Ini mewujudkan hubungan yang boleh dikesan antara geometri perkakas dan variasi bahagian-yang telah siap.






Die progresif yang beroperasi pada kadar strok yang tinggi tidak boleh bergantung sepenuhnya pada-{1}}pemeriksaan talian. Pukulan yang rosak, komponen yang hilang, ralat penyusuan atau jalur berganda boleh menghasilkan ratusan bahagian yang rosak sebelum pengendali mengesan masalah tersebut.



Penderia dalam-mati menukar keadaan proses yang dipilih kepada isyarat pengeluaran segera.



Penderia-mengawal pengecapan progresif di bawah PPAP Tahap 3



Titik pemantauan biasa termasuk:

Kehadiran material
Kedudukan jalur
Penglibatan juruterbang
Kehadiran sebahagian
Pengesanan salah suapan
Pengesanan bahan berganda
Pukulan pecah
Pengesahan lonjakan
Die overload
Membentuk kedudukan



Fungsi Sensor	Keadaan Boleh Dikesan	Risiko Pengeluaran jika Tidak Terkawal
Penderia jalur	Bahan hilang	Strok kosong
Penderia juruterbang	Kedudukan jalur yang salah	Ketidakselarasan lubang/bengkok
Penderia bahagian	Bahagian tidak dikeluarkan	Halangan mati
Pemantauan tebuk	Kerosakan tumbukan	Burr atau kegagalan dimensi
Pemantauan beban	Daya pembentukan yang tidak normal	Kerosakan alatan
Pemantauan makanan	Padang yang salah	Silap pendaftaran stesen
Pengesanan dua-helaian	Bahan bertindih	Patah tebuk



Untuk PPAP Tahap 3, strategi penderia harus disambungkan kepada proses FMEA, pelan kawalan, aktiviti MSA dan pengesahan dimensi.

Sensor itu sendiri bukan sistem kualiti. Nilainya datang daripada menghubungkan isyarat kepada pelan tindak balas yang ditentukan.



Keupayaan proses harus disertakan dengan spesifikasi ±0.01mm

Untuk dimensi terminal kritikal, Cp dan Cpk harus dikira daripada data pengeluaran dan bukannya diandaikan daripada larian prototaip.



di mana:

Had spesifikasi atas USL =.
LSL=had spesifikasi yang lebih rendah
μ=min proses
σ=sisihan piawai



Jika spesifikasi ialah ±0.01mm, jumlah lebar toleransi hanya 0.02mm. Perubahan kecil dalam ketebalan bahan, kehausan alatan, penjajaran jalur, atau daya pembentukan boleh menggunakan sebahagian besar tetingkap proses yang tersedia.





Mesin pengukur koordinat tidak boleh digunakan hanya sebagai alat penerimaan akhir. Data CMM juga boleh menyokong percubaan mati,-kelulusan pertama, penyelenggaraan pencegahan dan pengesahan perubahan kejuruteraan.



Strategi pengukuran CMM untuk terminal ±0.01mm

Ciri-ciri kritikal harus dibahagikan kepada:

Kedudukan lubang
Diameter lubang
Panjang keseluruhan
Lebar terminal
Ketinggian bengkok
Sudut bengkok
Kedudukan kenalan
Kerataan
Profil terbentuk



Program CMM harus menghasilkan semula struktur datum berfungsi yang ditakrifkan dalam lukisan kejuruteraan.



Sebagai contoh, mengukur ketinggian terminal terhadap pinggir luar yang tidak stabil boleh menghasilkan ukuran tepat secara teknikal yang tidak mewakili keadaan pemasangan sebenar.



Oleh itu kaedah pemeriksaan mesti sepadan dengan skema datum berfungsi produk.







Konsistensi alatan tidak statik. Bahagian tepi yang canggih haus, permukaan membentuk pengilat, perubahan kelegaan, dan komponen pemandu secara beransur-ansur kehilangan keadaan asalnya.



Untuk-pengeluaran terminal tembaga volum tinggi, penyelenggaraan pencegahan hendaklah berdasarkan penunjuk proses yang boleh diukur dan bukannya selang kalendar sewenang-wenangnya.



Alat-pemantauan hayat di bawah kawalan proses IATF 16949

Jejaki sekurang-kurangnya:

Kiraan strok pengeluaran
Ketinggian burr
Diameter lubang kritikal
Kedudukan lubang kritikal
Sudut bengkok
Membentuk ketinggian
Daya setem
Kekerapan penggera sensor
Sejarah penggantian pukulan
Elaun mengisar

Pencetus penyelenggaraan yang berguna boleh diwujudkan apabila penunjuk proses menghampiri had kawalannya.

Contohnya:

kiraan lejang → pertumbuhan burr → hanyutan dimensi lubang → Pengurangan Cpk → penyelenggaraan punch

Ini lebih bermaklumat daripada menyatakan bahawa dadu mempunyai "juta-nyawa tembakan" teori.

Hayat alat bergantung pada bahan, ketebalan, geometri, pelinciran, kadar strok, pelepasan die, dan amalan penyelenggaraan.



Penyelenggaraan die harus mengekalkan sistem datum asal

Selepas mengisar atau menggantikan penebuk, komponen yang dipulihkan mesti mengekalkan hubungannya dengan:

Sistem perintis
Jawatan panduan
Sisipan mati
Pembawa jalur
Stesen pembentukan bersebelahan

Menggantikan satu komponen haus tanpa memeriksa stesen lengkap boleh memperkenalkan offset dimensi baharu.





Matriks berikut meringkaskan hubungan antara keperluan produk dan keputusan alatan.



Keperluan Produk	Kawalan Kejuruteraan yang disyorkan	Pengesahan
Dimensi lubang ±0.01mm	Penebuk karbida + pelepasan terkawal	CMM
Menindik kelantangan tinggi-	Komponen pemotongan karbida	Pengukuran Burr
geometri terminal kompleks	Pembentukan berbilang-peringkat	Profil/CMM
Sudut lentur yang sensitif	Pra-borang + penentukuran/sekatan	Tolok sudut/CMM
Kekonduksian elektrik yang tinggi	C1100 tembaga	Sijil bahan + ujian kekonduksian
Kekuatan struktur yang lebih tinggi	C2680 loyang	Sijil bahan + data mekanikal
Pengeluaran berkelajuan tinggi{0}}berterusan	Dalam-penderia mati	Pengesahan sensor
Bekalan Tahap 1 Automotif	Sistem proses IATF 16949	Audit + PPAP
Kelulusan alatan baharu	Pengesahan dimensi penuh	PPAP Tahap 3
Jangka masa pengeluaran yang lama	Penyelenggaraan alat pencegahan	Strok/alat{0}}rekod hayat



Muat turun Spesifikasi Reka Bentuk Setem





Projek pengecapan ketepatan harus bermula dengan lukisan bahagian dan keperluan fungsian dan bukannya dengan konfigurasi acuan standard.



Semasa semakan DFM, pasukan kejuruteraan harus memeriksa:

Gred bahan dan perangai
Ketebalan jalur
Arah bijirin
Jejari selekoh minimum
Lubang-ke-jarak tepi
Arah Burr
Urutan menindik
Reka bentuk pembawa
Padang jalur
Peruntukan stesen progresif
Membentuk beban
Pemindahan skrap
Lokasi sensor
Datum pemeriksaan
Keperluan rawatan permukaan

Untuk komponen elektrik EV dan ESS, prestasi elektrik juga perlu dipertimbangkan semasa reka bentuk mekanikal.



Dimensi terminal yang memenuhi ±0.01mm mungkin masih tidak sesuai jika ketebalan penyaduran, daya sentuhan, geometri mengawan atau keratan rentas-arus-adalah di luar spesifikasi.



Atas sebab ini, kawalan dimensi mekanikal dan pengesahan elektrik harus disemak bersama.



Dokumentasi PPAP Tahap 3 harus menghubungkan perkakas dengan kawalan pengeluaran

Penyerahan pengeluaran boleh termasuk:

Gambarajah Aliran Proses
PFMEA
Pelan Kawalan
MSA
Keputusan Dimensi
Pensijilan Bahan
Kajian Keupayaan
Rekod Perkakas
Parameter Proses
Kelulusan Penampilan
Keputusan Ujian Fungsian
Bahagian Sampel
Waran Penyerahan Bahagian

Tujuannya adalah untuk menunjukkan bahawa proses pembuatan-bukan sekadar kumpulan bahagian terpilih-boleh berulang kali memenuhi keperluan lukisan.





Untuk-terminal elektrik semasa tinggi, pengecapan ketepatan ialah interaksi terkawal antara gelagat bahan, geometri cetakan, jujukan pembentukan, bahan perkakas, ketepatan mesin dan pemeriksaan.



Penyasaran OEM pengecapan kuprum berketepatan tinggi{0}tinggi ±0.01mm harus mewujudkan proses di sekitar empat kawalan kejuruteraan:



Reka Bentuk Alat Setem Terminal berdasarkan datum berfungsi dan timbunan toleransi terkawal-naik.
Pemilihan alatan karbida dan SKD11 dipadankan dengan keperluan beban pemotongan, haus, geometri dan penyelenggaraan.
Lenturan dan penentukuran berbilang{0}}peringkat untuk mengawal springback daripada bergantung pada-pembentukan peringkat tunggal.
Dalam-pemantauan penderia mati dan pemeriksaan CMM untuk mengesan hanyut proses sebelum kuantiti yang banyak menjadi tidak mematuhi.



Untuk program storan-automotif dan tenaga, kawalan ini kemudiannya boleh disepadukan dengan IATF 16949, PPAP Tahap 3, kajian keupayaan proses dan pengurusan hayat alatan-yang didokumenkan.



Hasilnya bukan sekadar terminal tembaga bercop yang lulus pemeriksaan. Ia adalah proses pengecapan dengan hubungan yang boleh diukur antara bahan → perkakas → membentuk → pemeriksaan → keupayaan proses → kebolehulangan pengeluaran.





Bagaimanakah acuan progresif boleh mengekalkan toleransi ±0.01mm semasa-pengeluaran terminal tembaga volum tinggi?

Gunakan sistem datum terkawal, alat karbida ketepatan, pelepasan acuan yang disahkan,-pembentuk berbilang peringkat,-penderia dalam, penyelenggaraan pencegahan dan pengesahan proses berasaskan CMM-. Ketebalan dan suhu bahan juga mesti kekal dalam spesifikasi yang diluluskan.



Apakah bahan perkakas yang digunakan untuk -kepersisan tinggipengecapan terminal tembaga?

Tungsten karbida biasanya digunakan untuk-komponen pemotongan haus tinggi dan operasi tindikan kritikal, manakala SKD11 digunakan untuk penebuk, acuan, pemegang dan komponen pembentuk yang memerlukan keliatan dan kebolehservisan yang lebih besar.



Bolehkah pembekal pengecap terminal tembaga menyediakan dokumentasi PPAP Tahap 3?

ya. Program sedia pengeluaran-boleh termasuk laporan dimensi, PFMEA, pelan kawalan, MSA, kajian keupayaan, sijil bahan, aliran proses, rekod perkakas, bahagian sampel dan dokumentasi Waran Penyerahan Bahagian.
