Penggunaan PVC Dip-Bar Bas Bertebat Bersalut dalam Bateri Kuasa untuk Kenderaan Tenaga Baharu

Memandangkan pasaran kenderaan tenaga baharu terus berkembang, sistem bateri kuasa sedang berkembang ke arah reka bentuk voltan tinggi, arus tinggi, penyepaduan tinggi dan ringan. Sebagai komponen sambungan elektrik dalaman yang kritikal, bar bas memudahkan fungsi seperti penghantaran semasa, sambung sambungan modul dan-taburan kuasa voltan tinggi.



Berbanding dengan kabel tradisional, bar bas tembaga menawarkan kelebihan seperti struktur padat, kekonduksian elektrik yang sangat baik, pelesapan haba yang unggul dan kemudahan fabrikasi. Oleh itu, ia digunakan secara meluas dalam bateri kuasa kenderaan tenaga baharu,-unit pengagihan kuasa voltan tinggi, sistem kawalan motor dan aplikasi elektrik-tinggi yang lain.

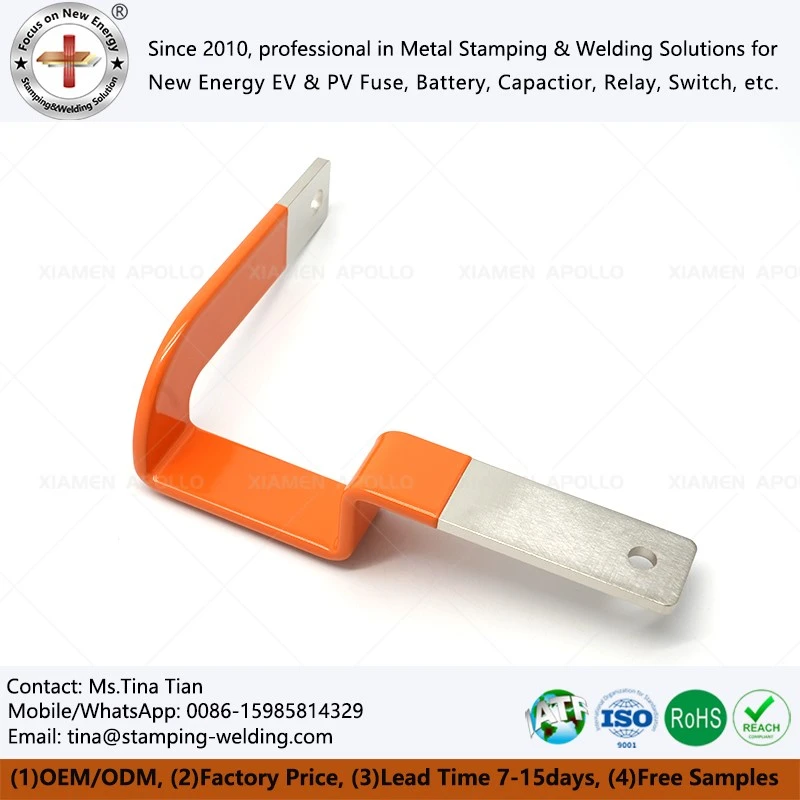

Perlindungan penebat adalah faktor penting yang mempengaruhi keselamatan dan kebolehpercayaan sistem bar bas. Celup PVC-bar bas bertebat bersalut menampilkan lapisan penebat berterusan yang terbentuk pada permukaan kuprum; ini membolehkan konduktor kuprum mengekalkan kekonduksian yang sangat baik sambil meminimumkan risiko sentuhan tidak sengaja dengan komponen konduktif di sekelilingnya.































































Bar bas bertebat celup PVC-lazimnya menggunakan bar bas kuprum sebagai teras pengalir, yang dibentuk melalui proses seperti pemotongan, tebukan dan lenturan, diikuti dengan proses salutan-celup untuk menggunakan lapisan penebat PVC pada permukaan.



Struktur asasnya boleh diterangkan seperti berikut:



Konduktor kuprum + lapisan penebat PVC + Terminal sambungan elektrik



Konduktor kuprum menghantar arus elektrik, manakala lapisan penebat PVC terutamanya menyediakan pengasingan elektrik dan perlindungan permukaan.



Memandangkan ruang dalaman dalam pek bateri kuasa kenderaan tenaga baharu selalunya terhad, bar bas tidak boleh menggunakan reka bentuk linear seragam sahaja; sebaliknya, ia mesti direka bentuk-untuk menyesuaikan dengan kekangan ruang modul bateri, perumah dan komponen elektrik lain.



Bateri kuasa dalam kenderaan tenaga baharu biasanya beroperasi dalam-persekitaran voltan tinggi. Apabila platform berkembang daripada 400V kepada 800V atau lebih tinggi, sistem bateri kuasa menuntut piawaian yang lebih ketat untuk sambungan elektrik dan keselamatan penebat.



Jika bar bas tembaga kekal terdedah, langkah tambahan-seperti sekatan, penutup pelindung atau elemen struktur lain-diperlukan untuk memastikan pelepasan elektrik yang mencukupi.



Menggunakan bar bas bertebat boleh memudahkan struktur penebat dan perlindungan tertentu sambil mengurangkan risiko sentuhan tidak sengaja antara konduktor terdedah.



Untuk pek bateri, bar bas secara amnya mesti memenuhi keperluan berikut:



Kekonduksian elektrik yang baik
Kapasiti membawa arus-yang mencukupi
Tahap kenaikan suhu yang munasabah
Prestasi penebat yang stabil
Kekuatan mekanikal yang baik
Penggunaan ruang yang tinggi
Kebolehpercayaan dalam keadaan getaran kenderaan



Oleh itu, penebat busbar bukan sekadar menambah lapisan plastik; ia merupakan komponen penting dalam reka bentuk sistem sambungan-voltan tinggi untuk kenderaan tenaga baharu.





Pek bateri kuasa mewakili kawasan aplikasi utama untuk celup PVC-bar bas bertebat bersalut.



Bar bas mestilah tersuai-dikonfigurasikan kepada struktur bateri untuk sambungan antara modul bateri, antara sistem bateri dan BDU/PDU dan dalam litar voltan tinggi-tertentu.



Sebagai contoh, bar bas mungkin memerlukan beberapa selekoh untuk mengosongkan selongsong bateri, penyambung dan komponen struktur lain.



Menggunakan lapisan penebat melalui proses salutan-celup selepas bar bas kuprum dibentuk membolehkan produk mengambil bentuk tersuai yang sepadan dengan reka letak pemasangan tertentu.



Pendekatan reka bentuk ini amat sesuai-untuk sistem bateri yang ruang terhad.





Plastik-bar bas tembaga mencelup mewakili penyelesaian utama untuk-sistem sambungan voltan tinggi dalam pek bateri kuasa kenderaan tenaga (NEV) baharu.



Dengan menggabungkan fabrikasi bar bas kuprum dengan pemprosesan penebat -celup, adalah mungkin untuk mencapai reka bentuk bersepadu yang menangani kekonduksian elektrik, penebat dan penyesuaian struktur.



Apabila NEV berkembang ke arah voltan yang lebih tinggi, penyepaduan yang lebih besar dan berat yang lebih ringan, produk busbar akan terus menjalani pengoptimuman dari segi bahan, reka bentuk struktur dan proses pembuatan.



Apabila memilih bar bas, pengeluar bateri kuasa, pembekal komponen automotif dan-jurutera sistem voltan tinggi mesti menilai secara menyeluruh faktor seperti arus, voltan, suhu, kekangan spatial, penebat dan kebolehpercayaan mekanikal untuk menentukan struktur bar bas dan penyelesaian penebat yang optimum.







Hantarkan lukisan atau spesifikasi anda kepada kami hari ini dan biarkan pasukan kejuruteraan kami membantu anda membangunkan lukisan tersuaiPenyambung bar bas bateri bertebat PVC menceluppenyelesaian untuk pek bateri EV anda.
