Peranan Busbar Kapasitor Filem dalam Sistem Kuasa Kenderaan Tenaga Baharu

Dengan perkembangan pesat global industri kenderaan tenaga baharu, kenderaan elektrik (EV) dan kenderaan elektrik hibrid (HEV) meletakkan permintaan yang semakin ketat terhadap kecekapan, ketumpatan kuasa dan kebolehpercayaan sistem powertrain mereka. Sebagai komponen teras yang memautkan bateri cengkaman kepada motor pemacu, penyongsang bertanggungjawab untuk penukaran kuasa dan kawalan yang tepat, memerlukan operasi yang stabil dalam keadaan yang teruk yang dicirikan oleh voltan tinggi, arus tinggi dan pensuisan frekuensi tinggi-. Dalam konteks ini, DC-Kapasitor filem pautan dan pemasangan busbar yang berkaitan memainkan peranan penting, berfungsi sebagai komponen penting yang memastikan prestasi elektrik dan keserasian elektromagnet sistem pemacu elektrik-voltan tinggi.



Bar bas kapasitor filem jauh lebih daripada penyambung konduktif mudah; ia ialah-komponen elektrik berketepatan tinggi yang menyepadukan penghantaran semasa, pelesapan haba dan sokongan struktur. Ia secara langsung mempengaruhi kecekapan penghantaran sistem, keupayaan pengurusan haba dan jangka hayat operasi-jangka panjang. Terutamanya dengan penggunaan meluas semikonduktor generasi-ketiga, abah-abah pendawaian tradisional bergelut untuk memenuhi keperluan untuk-pengoperasian frekuensi tinggi dan kearuhan yang rendah. Akibatnya, bar bas kapasitor komposit-menawarkan kearuhan parasit yang rendah, kebolehpercayaan penebat yang tinggi dan penyepaduan yang tinggi-menjadi trend pembangunan yang amat diperlukan dalam industri elektronik kenderaan tenaga baharu, kerana ia secara berkesan menekan lonjakan voltan frekuensi tinggi-semasa pensuisan dan mengurangkan kehilangan sistem.





Sistem rangkaian kuasa kenderaan tenaga baharu terdiri daripada bateri kuasa, pengawal motor, penyongsang dan-bersambung voltan tinggi. Sebagai komponen teras untuk penukaran tenaga elektrik, penyongsang mesti menukar arus terus (DC) kepada arus ulang alik (AC) untuk memacu motor; dalam proses ini, DC-Kapasitor pautan memainkan peranan penting dalam menstabilkan voltan bas DC. Di bawah keadaan pengendalian yang kompleks-seperti permulaan, pecutan dan pemulihan tenaga-turun naik semasa adalah sengit. Tanpa komponen penapisan yang cekap, modul kuasa sangat terdedah kepada pengurangan kecekapan dan hayat perkhidmatan yang dipendekkan disebabkan oleh jitter voltan dan riak.



DC-Kapasitor filem memaut dengan berkesan melancarkan turun naik voltan, menyerap-arus riak frekuensi tinggi dan mengurangkan lonjakan voltan, dengan itu meningkatkan kestabilan modul kuasa dengan ketara. Antaranya, kapasitor filem polipropilena (BOPP) berorientasikan dwipaksi telah muncul sebagai penyelesaian pilihan untuk penyongsang daya tarikan dalam kenderaan tenaga baharu, berkat kehilangan rendah, keupayaan tahan voltan tinggi dan tindak balas frekuensi tinggi-yang unggul. Walau bagaimanapun, menyedari sepenuhnya potensi prestasi kapasitor bergantung bukan sahaja pada struktur dalamannya tetapi juga pada kaedah sambungan elektrik luaran.



Jika pendawaian tradisional digunakan untuk menyambungkan kapasitor kepada modul kuasa, laluan fizikal yang panjang yang terhasil memperkenalkan kearuhan parasit yang ketara. Semasa-penukaran peranti kuasa berkelajuan tinggi, kearuhan parasit ini menyebabkan lonjakan voltan mati-yang teruk; ini bukan sahaja meningkatkan kehilangan haba sistem dengan ketara tetapi juga berisiko menyebabkan kerosakan dielektrik dalam cip semikonduktor sensitif. Akibatnya, mengatasi had elektromagnet yang wujud dalam pendawaian tradisional telah menjadi satu kejayaan penting untuk meningkatkan kecekapan dan keselamatan keseluruhan sistem pemacu elektrik-tinggi.



Bar bas khusus untuk kapasitor kenderaan tenaga baharu telah muncul sebagai penyelesaian seni bina kritikal untuk mengoptimumkan prestasi Pautan-DC. Dengan menggunakan topologi berlapis-aruh yang bertindih rapat dan rendah, bar bas menggunakan pembatalan bersama medan magnet yang dijana oleh arus berlawanan untuk mengurangkan kearuhan parasit gelung kepada julat nanohenry (nH). Ini secara asasnya menyekat lonjakan voltan pensuisan frekuensi tinggi-dan mengurangkan kehilangan sistem, sambil meningkatkan penyepaduan sistem secara serentak dan memastikan operasi stabil sistem pemacu elektrik-tinggi.

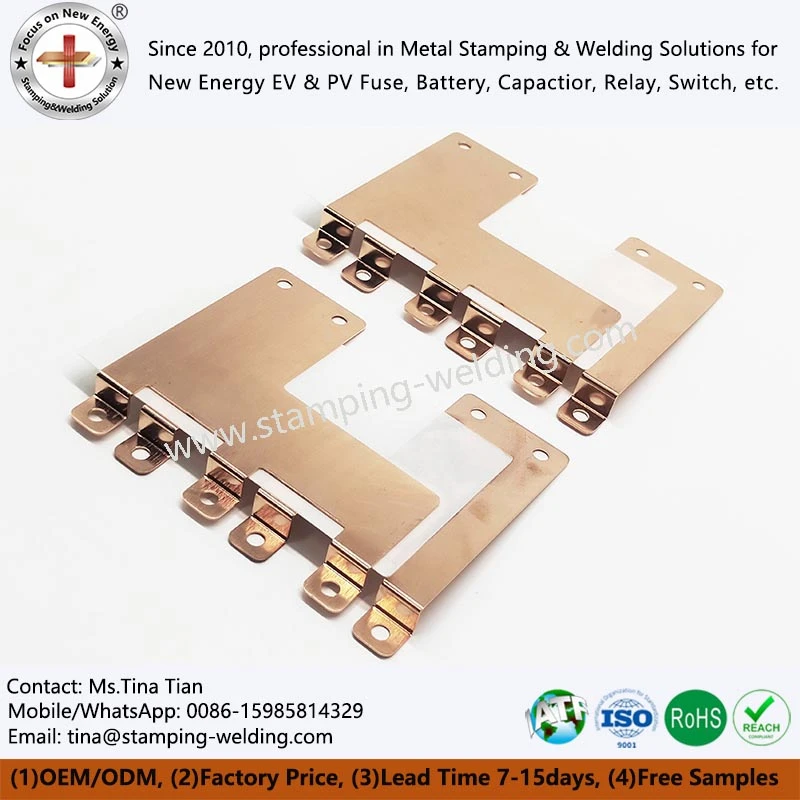

Bar bas kapasitor filem EV ialah struktur sambungan konduktif komposit yang direka khusus untuk-sistem pemacu elektrik voltan tinggi kenderaan tenaga baharu. Ia berfungsi terutamanya untuk menyambungkan DC-Kapasitor filem memaut, modul kuasa IGBT, modul kuasa SiC MOSFET dan penyongsang kawalan motor.



Tidak seperti bar bas tembaga standard, bar bas kapasitor EV biasanya menampilkan reka bentuk berlamina yang terdiri daripada berbilang lapisan berfungsi. Yang pertama ialah lapisan konduktif. Lapisan ini biasanya menggunakan-bahan kuprum kekonduksian tinggi-seperti kuprum T2, kuprum tulen C1100 atau OFC (kuprum bebas-oksigen)-yang menawarkan kekonduksian elektrik dan terma yang sangat baik untuk memenuhi-permintaan operasi semasa kenderaan tenaga baharu yang tinggi. Lapisan kedua ialah lapisan penebat. Bahan biasa termasuk filem poliester PET, filem polimida PI, dan bahan penebat PEN. Lapisan ini berfungsi untuk mengelakkan litar pintas antara kutub positif dan negatif, meningkatkan keupayaan menahan voltan, dan meningkatkan kebolehpercayaan alam sekitar. Lapisan ketiga terdiri daripada struktur pelindung dan sambungan.

Bergantung pada keperluan khusus projek kenderaan, bar bas mungkin menggabungkan rawatan permukaan (seperti penyaduran timah, nikel atau perak), struktur terminal dan zon sambungan bercop kejituan-. Melalui reka bentuk komposit berbilang-lapisan ini, bar bas berlamina mendayakan penghantaran-arus tinggi dalam ruang padat sambil meminimumkan kawasan gelung litar, dengan itu mengurangkan kearuhan parasit.





Mengurangkan kearuhan parasit untuk meningkatkan kecekapan penyongsang. Penyongsang kenderaan tenaga (NEV) baharu sedang beralih daripada teknologi IGBT tradisional kepada teknologi semikonduktor kuasa SiC. Peranti SiC menawarkan frekuensi pensuisan yang lebih tinggi, kehilangan pensuisan yang lebih rendah, suhu operasi yang lebih tinggi dan ketumpatan kuasa yang lebih besar. Untuk-penyongsang NEV generasi seterusnya yang menggunakan modul kuasa SiC, reka bentuk bar bas kearuhan yang rendah telah menjadi keperluan teknikal yang kritikal.



Meningkatkan integrasi sistem powertrain NEV. NEV menuntut penggunaan ruang yang semakin cekap. Kaedah penyambungan tradisional biasanya memerlukan berbilang kabel tembaga, banyak terminal dan struktur pelekap yang kompleks; pendekatan sedemikian bukan sahaja memakan ruang tetapi juga terdedah kepada ralat sambungan. Sebaliknya, bar bas untuk kapasitor filem NEV menampilkan reka bentuk modular yang boleh disesuaikan agar sesuai dengan seni bina penyongsang tertentu. Untuk platform NEV 800V, sistem voltan tinggi-memerlukan penyelesaian sambungan yang lebih padat, selamat dan boleh dipercayai, menjadikan pemasangan bar bas bersepadu sebagai trend utama dalam sistem elektronik NEV.



Meningkatkan pengurusan haba dalam-persekitaran semasa yang tinggi. Powertrain NEV selalunya mesti menahan turun naik yang ketara dalam arus. Dalam-persekitaran pengendalian semasa yang tinggi, bar bas menjana haba Joule (P=I²R), di mana P mewakili kehilangan kuasa, I ialah arus pengendalian dan R ialah rintangan. Akibatnya, pilihan bahan busbar,-luas keratan rentas dan reka bentuk struktur semuanya mempengaruhi kenaikan suhu sistem. Bar bas kuprum berkualiti tinggi-menawarkan rintangan yang rendah, kekonduksian terma yang tinggi dan kekuatan mekanikal yang stabil. Mengoptimumkan ketebalan lapisan kuprum dan laluan pelesapan haba membantu mengurangkan kenaikan suhu operasi, dengan itu meningkatkan{10}}kebolehpercayaan jangka panjang sistem rangkaian kuasa NEV.





Dalam sistem rangkaian kuasa kenderaan tenaga baharu (NEV), kapasitor filem pautan-DC memainkan peranan penting dalam menstabilkan voltan DC, manakala bar bas yang menyambungkan kapasitor ini kepada modul kuasa menentukan kecekapan penghantaran kuasa dan kebolehpercayaan sistem. Apabila menilai rangkaian kuasa NEV, perhatian selalunya tertumpu pada kapasiti bateri, kecekapan motor, prestasi penyongsang dan teknologi semikonduktor kuasa.

Walau bagaimanapun, komponen antara sambungan memainkan peranan yang sama penting dalam-sistem pemacu elektrik berprestasi tinggi.

Laluan penghantaran arus yang lebih pendek meminimumkan kehilangan sistem, manakala struktur elektrik yang lebih padat mengurangkan parameter parasit. Akibatnya, bar bas berprestasi tinggi-untuk kapasitor filem pautan DC-telah menjadi tumpuan utama dalam pengoptimuman sistem elektronik kuasa NEV.



Dengan mengurangkan kearuhan parasit secara berkesan, penyepaduan ini meningkatkan kestabilan sistem keseluruhan sambil meningkatkan-kapasiti penghantaran semasa yang tinggi. Pada masa yang sama, ia mengoptimumkan keupayaan pengurusan terma dan meningkatkan prestasi keserasian elektromagnet (EMC) dengan ketara merentasi operasi-voltan tinggi yang menuntut.





Bar bas kapasitor filem digunakan secara meluas dalam komponen teras kenderaan tenaga baharu, seperti penyongsang pemacu utama,-pengecas papan (OBC), penukar DC/DC dan-unit pengagihan kuasa voltan tinggi (PDU). Dalam penyongsang dan sistem pemacu elektrik "semua-dalam-satu", bar bas digandingkan rapat dengan pemuat filem DC-Pautan; ia bukan sahaja melicinkan voltan DC dan menyerap arus riak yang kuat dan pancang voltan yang dihasilkan oleh pensuisan frekuensi tinggi-dalam semikonduktor kuasa tetapi juga mengagihkan arus tinggi dengan cekap dan mengimbangi berbilang cawangan kapasitor dalam seni bina dwi-motor dan PDU. Terima kasih kepada topologi geometri padatnya, bar bas komposit memenuhi keperluan untuk penghantaran-aruhan rendah, penebat yang boleh dipercayai, pelesapan haba yang cekap dan perisai keserasian elektromagnet (EMC)-semuanya dalam jejak yang minimum dan pada ketumpatan kuasa tinggi.



Didorong oleh penggunaan pantas platform voltan tinggi 800V-dan semikonduktor silikon karbida (SiC), bar bas kapasitor filem masa hadapan sedang berkembang ke arah sub-nanohenry (sub-nH) ultra-topologi induktans rendah. Melalui penggunaan topologi plat selari-kepersisan, jarak salutan skala mikron-dan reka bentuk pembatalan medan magnet 3D, bar bas komposit boleh mengurangkan kearuhan parasit secara drastik, dengan itu menghapuskan lonjakan voltan-kekerapan pusingan-tinggi pada sumbernya. Pada masa yang sama, bar bas mengatasi peranan tradisionalnya sebagai "penyambung elektrik" semata-mata untuk disepadukan dengan lancar dengan teras kapasitor, plat asas penyejukan cecair dan modul kuasa. Ini mencipta modul fizik berbilang-elektromagnetik{14}}terma{15}}struktur" bersepadu yang menggabungkan penghantaran semasa, pengaliran haba dan pelekap sensor, dengan berkesan memenuhi permintaan untuk reka bentuk ringan dan penggunaan ruang yang dioptimumkan dalam sistem pemacu elektrik.



Untuk menangani cabaran pengumpulan haba setempat dan medan elektrik berselang-voltan tinggi yang dikaitkan dengan ketumpatan kuasa tinggi, masa hadapanbar bas kapasitor filem kenderaan tenaga (NEV) baharuakan menerima pakai secara meluas bahan penebat baru yang dicirikan oleh-rintangan suhu tinggi (melebihi 150 darjah ) dan kekonduksian terma yang tinggi-seperti filem PI yang diubah suai dan resin epoksi konduktif haba. Dengan menggabungkan bahan-bahan ini dengan proses pengedap-panas vakum dan tepi yang lancar-, pengilang boleh memastikan pelepasan separa-operasi percuma (< 10 pC) under long-term high-voltage conditions and extend the component's service life and environmental durability. Furthermore, driven by the need for vehicle lightweighting and cost optimization, the adoption of high-conductivity aluminum busbars and copper-aluminum composite busbars will continue to rise; when combined with selective micron-level salt-spray-resistant coatings and precision ultrasonic or laser welding technologies, these solutions significantly reduce system weight while ensuring high-frequency conductivity and welding reliability.
